Замена экрана дисплея Pyrus PY21S03211
Экраны дисплеев могут ломаться при падениях или царапинах. Вместо покупки нового устройства замена экрана обходится значительно дешевле. Очень важно не допустить натяжения или отрыва как большого белого разъёма, так и золотистого разъёма, поэтому при первом открытии устройства держите боковую панель близко к плате.

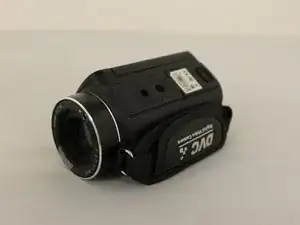

Если экран видеокамеры Pyrus PY21S03211 повреждён, следуйте этому руководству для его замены.
Перед началом убедитесь, что камера выключена и отключена от зарядного устройства. Также извлеките аккумулятор.
Шаг 1

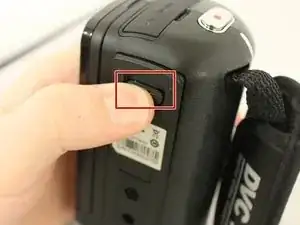

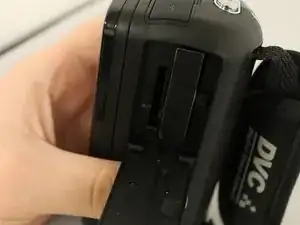

Найдите защёлку внизу, закрывающую отсек аккумулятора.
Отодвиньте защёлку, чтобы открыть отсек аккумулятора.
Шаг 2

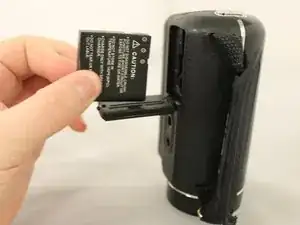

Чтобы извлечь аккумулятор из устройства, отведите назад фиксирующую защёлку и затем выньте аккумулятор.
Шаг 3

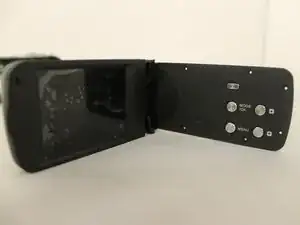

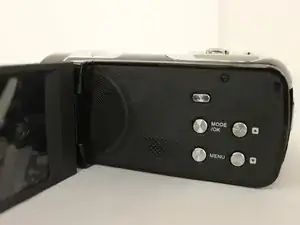

Откройте дисплей.
Снимите защёлку, закрывающую отсек аккумулятора, пинцетом.
Шаг 4

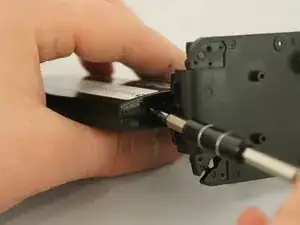

Используйте отвёртку #00, чтобы выкрутить все шесть 4 мм винтов с боковой стороны устройства.
Шаг 5

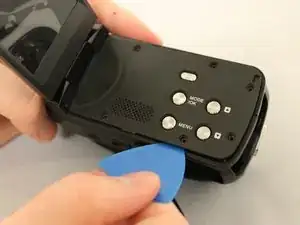

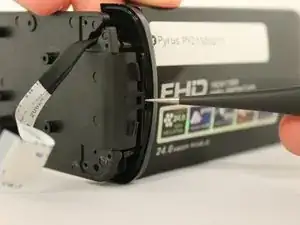

Для снятия боковой панели используйте пластиковую лопатку, чтобы аккуратно поддеть её. Будьте осторожны, чтобы не повредить устройство.
Шаг 6

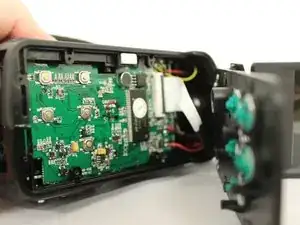

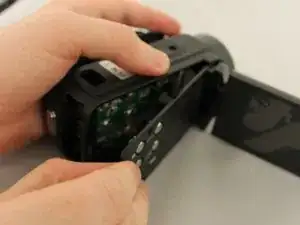

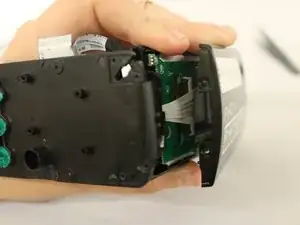

Аккуратно приоткройте боковую панель. Держите панель близко к корпусу устройства, чтобы не натянуть белые провода.
Шаг 7

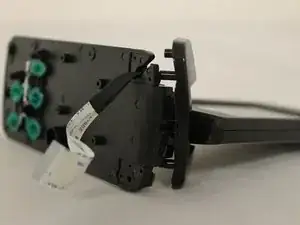

Чтобы полностью снять боковую панель, найдите большой белый разъём.
Подденьте серую защёлку пинцетом. Затем аккуратно выньте белый разъём.
Шаг 8
Положите устройство экраном к себе.

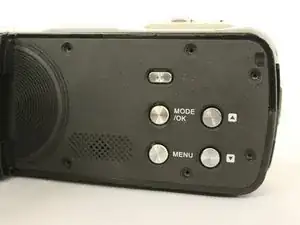

Снимите четыре серебристых винта 4 мм с задней части боковой панели.
Шаг 9

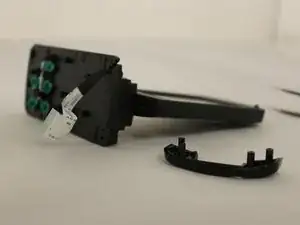

Пинцетом снимите маленькую блестящую чёрную пластиковую угловую деталь с боковой стороны.
Шаг 10

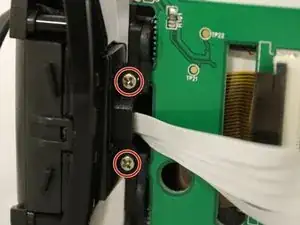

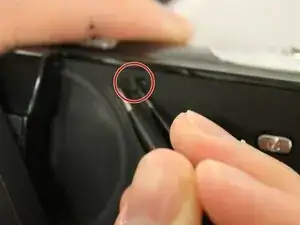

Поверните экран в сторону, чтобы открыть доступ к двум чёрным винтам 4 мм.
Снимите винты с обеих сторон экрана.
Шаг 11
Используйте пластиковую лопатку, чтобы отщёлкнуть заднюю панель экрана.
Шаг 12

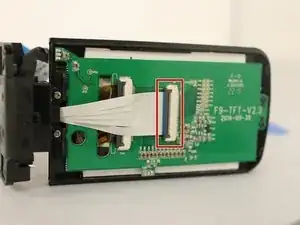

Пинцетом откройте серую защёлку большого белого разъёма и аккуратно извлеките его.
Шаг 13
Найдите два серебристых винта 4 мм у основания экрана и снимите их.
Шаг 14

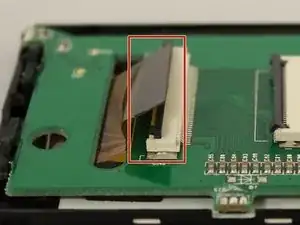

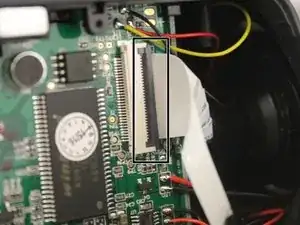

Чтобы отсоединить золотисто-прозрачный разъём, осторожно поднимите серую защёлку пинцетом.
Шаг 15

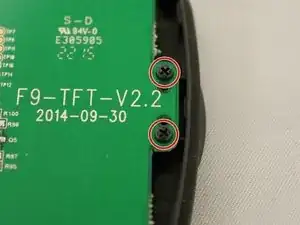

Найдите два чёрных винта 4 мм в верхней части дисплея и снимите их.
Шаг 16

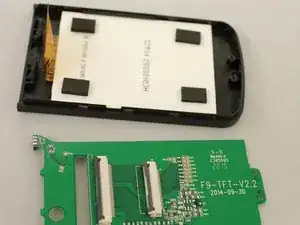

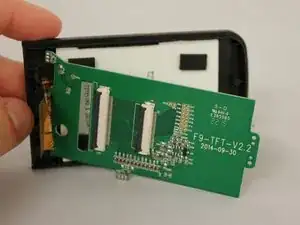

Осторожно снимите зелёную плату.
Шаг 17

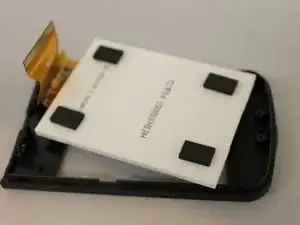

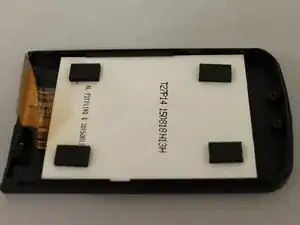

Осторожно снимите белый дисплей руками.
Шаг 18
Аккуратно установите запасной экран.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
