Замена ЖК-экрана Nikon Coolpix 7900
Используйте это руководство для замены ЖК-экрана.
Шаг 1
Удалите четыре винта длиной 3.0 мм на дне камеры.
Шаг 2
Удалите два винта длиной 3.0 мм на левой стороне камеры рядом с отсеком для карты памяти.
Шаг 3
Удалите два винта длиной 3.0 мм на правой стороне камеры.
Шаг 4
Аккуратно откройте заднюю крышку. Будьте внимательны, так как есть подключенные разъемы.
Шаг 5

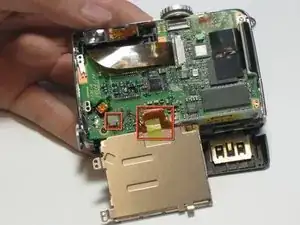

Отключите кабель, потянув за головку вверх вдоль зеленой платы. Если вы только меняете ЖК-экран, пропустите этот шаг.
Шаг 6
Отключите ленточный кабель, схватив за две ручки и потянув его прямо из разъема. Если вы только меняете ЖК-экран, пропустите этот шаг.
Задняя крышка будет отключена от камеры
Шаг 7

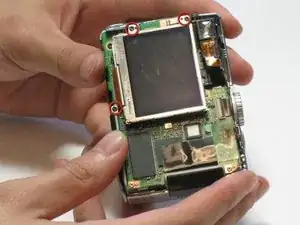

Сначала удалите три винта длиной 2.5 мм, закрепляющие ЖК-экран на основании. Обязательно не держитесь за маленький металлический разъем возле верхнего левого винта!
Аккуратно опустите экран, чтобы обнаружить его заднюю часть
Шаг 8
Отключите ленточный кабель и серый разъем с красными и черными проводами.
В зависимости от запчасти, вам может понадобиться аккуратно приоткрыть заднюю крышку экрана. Она удерживается двойным скотчем с внутренней стороны. Будьте осторожны!
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
