Замена вспышки Sony Cyber-shot DSC-P9

Сдвиньте защёлку аккумулятора вниз по боковой стороне камеры руками.

Защёлка автоматически откроется.

Отпустите зажим над аккумулятором.

Аккумулятор частично выйдет наружу.

Извлеките аккумулятор из камеры.

Уберите четыре винта Phillips #000 длиной 3,0 мм на верхней части камеры крестовой отвёрткой.

Снимите ещё четыре винта Phillips #000 длиной 3,0 мм на нижней части камеры.

После удаления винтов медленно снимите заднюю крышку с остальной части камеры.

Затем оттяните переднюю половину корпуса от остальной части камеры.

После снятия корпуса камера должна выглядеть, как показано.

Отсоедините круглую облицовку от объектива.

Оттяните её от остальной части камеры.

Выкрутите два винта Phillips #000 длиной 4,0 мм, крепящие дисплей.

Вытяните два ленточных кабеля из их разъёмов на задней плате.

Снимите три винта Phillips #000 длиной 4,0 мм, удерживающие заднюю панель на месте.

Выведите заднюю панель из-под маленького серого зажима.

Сдвиньте заднюю панель с камеры, освободив её из оставшихся зажимов.

Ниже расположен плоский оранжевый кабель, соединяющий объектив с материнской платой.

Будьте осторожны, чтобы не согнуть заднюю пластину в процессе.

Переверните камеру так, чтобы была видна передняя часть объектива.

Два разъёма соединяют объектив с материнской платой.

Осторожно отведите объектив от камеры.

Плоским концом пластикового лопатка отогните чёрные защёлки на разъёмах.

Осторожно: не прикладывайте чрезмерную силу, разъёмы хрупкие.

Аккуратно выведите кабели и отодвиньте объектив от остальной части камеры.

Теперь у вас должны быть два отдельных компонента.

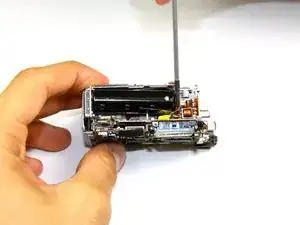

Удалите винт Phillips #000 длиной 3,0 мм в верхней части дверцы аккумулятора.

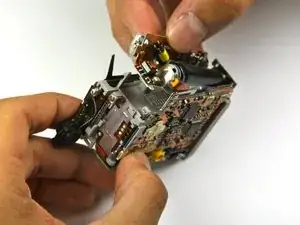

Снимите верхнюю деталь кнопки. Придётся отсоединить небольшой синий ленточный кабель.

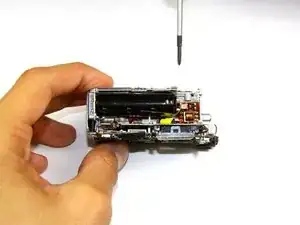

Внимание: конденсатор — чёрный цилиндр в верхней части камеры — может быть заряжен, что представляет опасность для Вас или камеры. Обезопасьте его, одновременно коснувшись обоих проводов отвёрткой.

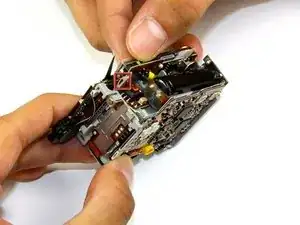

Снимите механизм вспышки. Он закреплён зажимом на боковой стороне камеры.

Конденсатор и вспышка вывернутся наружу, оставаясь подключёнными ленточным кабелем с левой стороны.

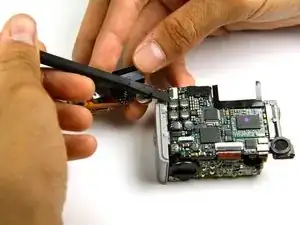

Поднимите чёрную защёлку лопаткой.

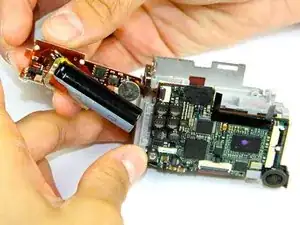

Осторожно извлеките ленточный кабель из остальной части камеры.

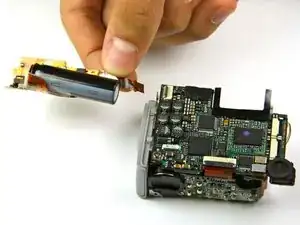

Компонент вспышки теперь полностью отделён от остальной части камеры.
