Замена материнской платы Sony Cyber-shot DSC-P9

Сдвиньте защёлку батарейного отсека вниз по боковой части корпуса камеры руками.

Защёлка автоматически откроется.

Отстегните фиксатор над батареей.

Батарея частично выйдет наружу.

Извлеките батарею из камеры.

С помощью крестовой отвёртки Phillips снимите четыре винта 3.0 мм №000 на верхней части камеры.

Снимите дополнительные четыре винта 3.0 мм Phillips №000 на нижней части камеры.

После снятия винтов аккуратно отделите заднюю панель от остальной части корпуса камеры.

Затем оттяните переднюю панель от остальной части камеры.

После снятия корпуса камера должна выглядеть как на изображении.

Отделите круглую панель от объектива.

Оттяните её от остальной части камеры.

Вывинтите два винта 4.0 мм Phillips №000, крепящие дисплей.

Вытяните два ленточных кабеля из их разъёмов на задней плате.

Снимите три винта 4.0 мм Phillips №000, удерживающие заднюю панель.

Выведите заднюю панель из-под маленького серого зажима.

Сдвиньте заднюю панель с корпуса, выведя её из оставшихся защёлок.

Ниже расположен плоский оранжевый кабель, соединяющий объектив с материнской платой.

Будьте осторожны, чтобы не согнуть заднюю пластину в процессе.

Переверните камеру так, чтобы была видна передняя часть объектива.

Два разъёма соединяют объектив с материнской платой.

Осторожно оттяните объектив от корпуса камеры.

Плоским концом пластикового лопатка подденьте и отведите вверх чёрные фиксаторы на разъёмах.

Не прикладывайте чрезмерную силу — разъёмы хрупкие.

Осторожно извлеките кабели и отодвиньте объектив от остальной части камеры.

Теперь у вас должно быть два отдельных компонента.

Поверните нижнюю панель вверх и снимите её вручную, оттягивая.

Снимите один винт 2.5 мм Phillips №000 на нижнем углу материнской платы.

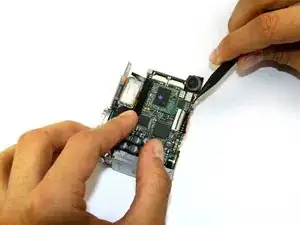

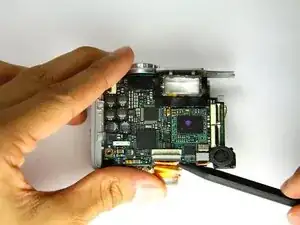

Подденьте чёрную защёлку, фиксирующую верхний левый ленточный кабель, с помощью лопатки.

Снимите ленточный кабель, аккуратно вытянув его прямо из разъёма лопаткой.

Следите, чтобы не порвать ленточный кабель при извлечении.

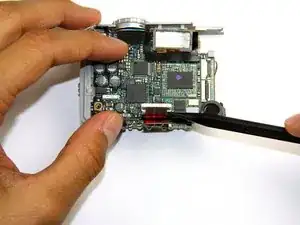

Поднимите чёрную защёлку, фиксирующую оранжевый ленточный кабель.

Снимите ленточный кабель, аккуратно вытянув его из разъёма лопаткой.

Следите, чтобы не порвать ленточный кабель при извлечении, и помните о втором кабеле под первым.

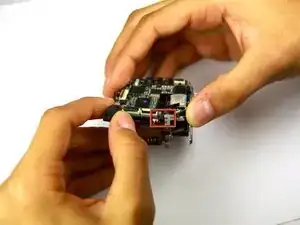

Снимите второй ленточный кабель, расположенный под первым, аккуратно вытянув его из разъёма лопаткой.

Следите, чтобы не порвать ленточный кабель при извлечении.

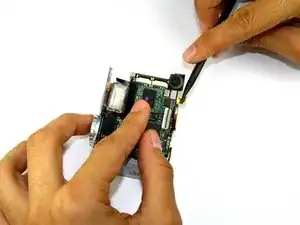

Снимите ленточный кабель справа от двух нижних ленточных кабелей с помощью лопатки.

Следите, чтобы не порвать ленточный кабель при извлечении.

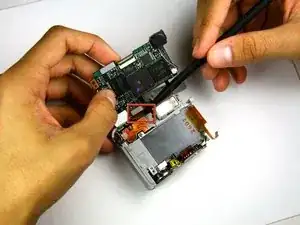

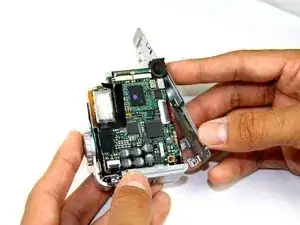

Выведите материнскую плату из направляющей на стороне камеры, где ранее был присоединён объектив.

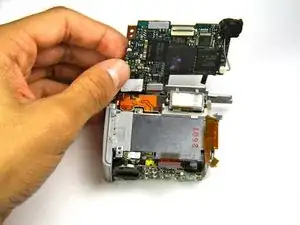

Поднимите материнскую плату и отведите её от корпуса камеры.

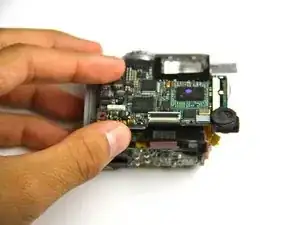

Отсоедините последний ленточный кабель, соединяющий материнскую плату с остальной частью камеры.

Следите, чтобы не порвать ленточный кабель при извлечении.

Материнская плата теперь должна быть полностью отключена от остальной части камеры.
