Замена объектива Sony Cyber-shot DSC-P9

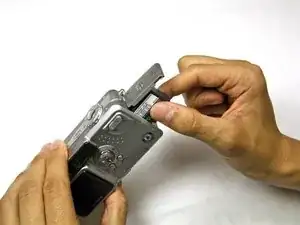

Сдвиньте защелку батареи вниз по боковой стороне камеры руками.

Защелка автоматически откроется.

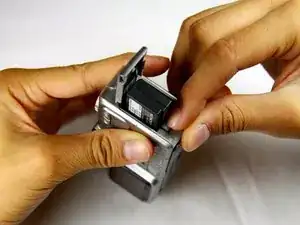

Освободите зажим на батарее.

Батарея частично выскочит.

Удалите батарею из камеры.

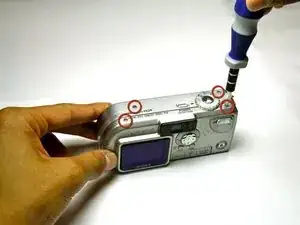

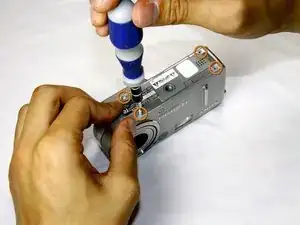

Снимите четыре винта Philips #000 с верхней части камеры с помощью отвертки Philips.

Удалите еще четыре винта Philips #000 с нижней части камеры.

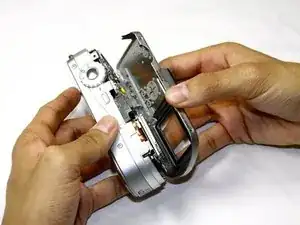

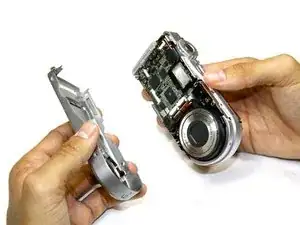

После удаления винтов аккуратно снимите заднюю крышку с остальной части камеры.

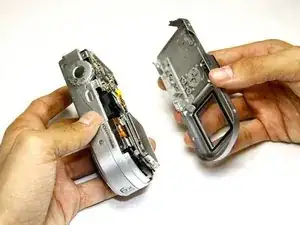

Затем оттяните переднюю крышку от остальной части камеры.

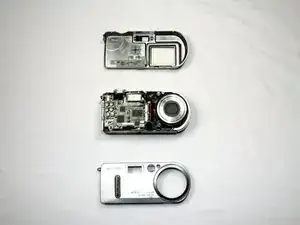

После снятия корпуса камера должна выглядеть, как показано.

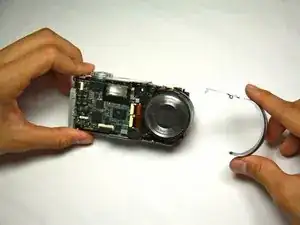

Снимите круглую крышку с объектива.

Оттяните ее от остальной части камеры.

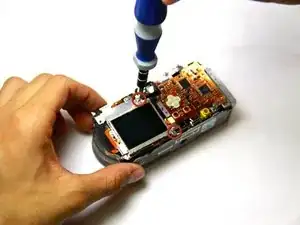

Открутите два винта Philips #000 длиной 4.0 мм от дисплея.

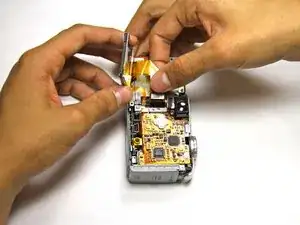

Выньте два шлейфа из слотов на задней плате.

Удалите три винта Philips #000 длиной 4.0 мм, удерживающие заднюю панель.

Выведите заднюю панель из-под маленького серого зажима.

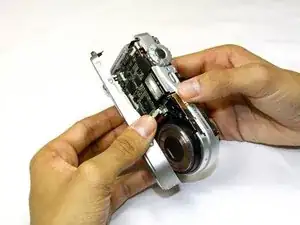

Сдвиньте заднюю панель с камеры, освобождая ее от оставшихся зажимов.

Под ней находится плоский оранжевый шнур, соединяющий объектив с материнской платой.

Будьте осторожны, чтобы не сгибать заднюю панель в процессе.

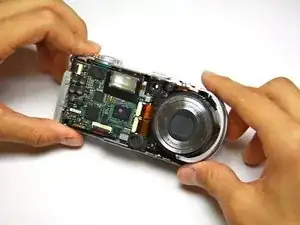

Переверните камеру, чтобы увидеть переднюю часть объектива.

Два соединителя связывают объектив с материнской платой.

Осторожно оттяните объектив от камеры.

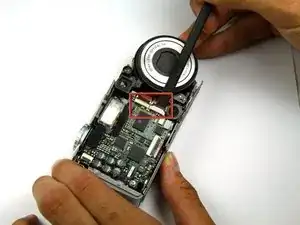

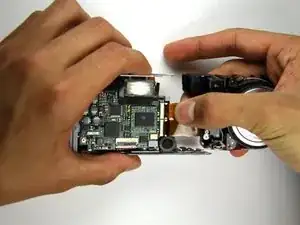

С помощью плоского конца пластикового инструмента аккуратно поднимите черные зажимы на соединителях.

Будьте осторожны, чтобы не прикладывать слишком много сил, так как соединители хрупкие.

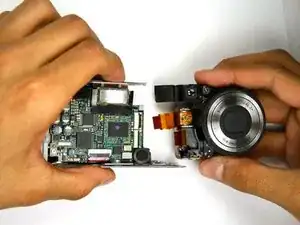

Аккуратно вытащите кабели и переместите объектив от остальной части камеры.

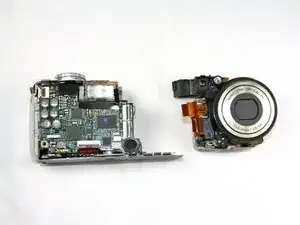

Теперь у вас должно быть две отдельные детали.
