Замена материнской платы Sony Cyber-shot DSC-P52

Откройте отсек для батарей и извлеките батареи.

Удалите все видимые винты с внешней стороны корпуса.

Их должно быть три, и они все легко обнаруживаются.

Откройте отсек для карты памяти.

Удалите винт рядом со слотом для карты памяти.

Осторожно разъедините переднюю и заднюю крышки.

Передняя крышка должна легко отсоединяться.

Задняя крышка все еще будет соединена с платой.

Одновременно отстегните все зажимы, удерживающие плату. Удалите заднюю крышку.

Плата все еще будет подключена к задней крышке с помощью шлейфов.

Откройте корпус, как показано.

Отстегните зажим, удерживающий шлейф.

Другие шлейфы могут не иметь зажимов.

Извлеките шлейф.

Уберите все шесть винтов на передней стороне материнской платы, обведенных на фотографии.

Извлеките материнскую плату из остального корпуса.

Она все еще будет соединена с модулем вспышки.

Удалите кабель с обратной стороны материнской платы.

Отсоедините показанные шлейфы.

Будьте осторожны! Прикосновение к выводам большого желтого конденсатора может привести к болезненному удару.

Удалите модуль вспышки с материнской платы.

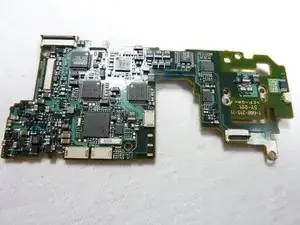

Материнская плата теперь свободна и готова к замене на новую.
