Замена видоискателя Sony DSC-RX10M3

Камеры

Если ваш Sony DSC-RX10M3 не отображает точные изображения, это руководство поможет вам заменить видоискатель, который является компонентом, через который вы смотрите при попытке сделать снимок. Вам нужно будет полностью удалить заднюю панель камеры перед заменой видоискателя. Важно быть осторожным с шлейфом на последнем шаге и убедиться, что вы не прикладываете слишком много давления, иначе это может повредить его. В устройстве много винтов, и рекомендуется использовать магнитный проектный коврик iFixit для размещения ваших винтов.

Для этого руководства вам не нужно удалять боковую панель на шаге 6.

Шаг 1

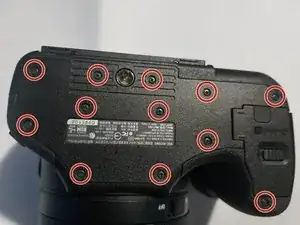

Удалите двенадцать винтов Phillips #000 размером 0.7мм с нижней части корпуса.

Шаг 2

Удалите два винта размером 0.7мм, которые крепят правую сторону камеры.

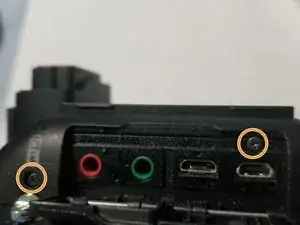

Удалите два винта размером 0.7мм, которые крепят левую сторону камеры, рядом с логотипом Wi-Fi и портом зарядки.

Шаг 3

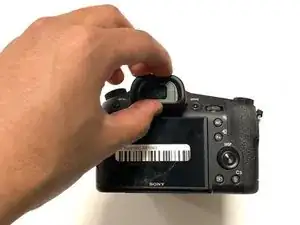

Осторожно снимите пластиковую защиту для глаза.

Шаг 4

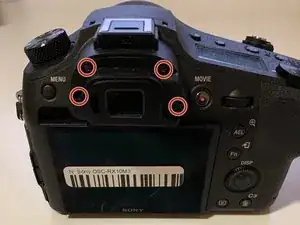

Используя отвертку Phillips #000, удалите четыре винта размером 0.4мм, расположенные под резиновой защитой для глаза.

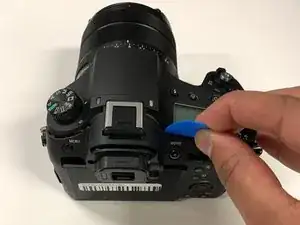

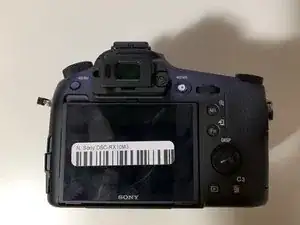

Используйте пластиковый инструмент для открытия, чтобы отсоединить заднюю панель камеры.

Шаг 5

Это труднодоступное место; убедитесь, что вы используете минимальную силу при снятии крышки.

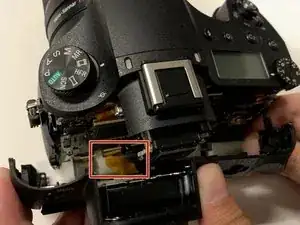

Используя пинцет, отключите шлейф, соединяющий LCD с платой.

Шаг 6

Этот шаг необходим только если вы хотите удалить правую боковую панель.

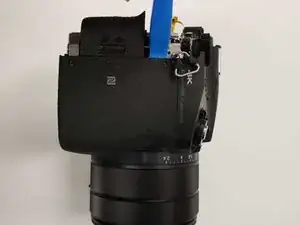

Используйте пластиковый инструмент для открытия, чтобы осторожно отсоединить правую панель.

Шаг 7

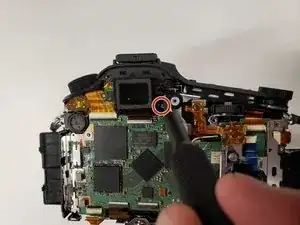

Используя отвертку Phillips #000, удалите серебристый винт размером 0.5мм.

Шаг 8

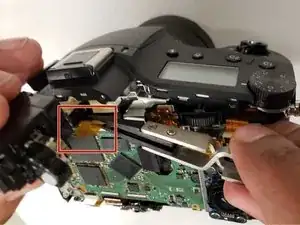

Используйте пинцет, чтобы отсоединить шлейф от материнской платы.

Перевод руководства с ifixit.com
