Замена мотора затвора в Sony Cyber-shot DSC-P52

Откройте отсек для батареек и выньте батарейки.

Удалите все видимые винты с внешней стороны корпуса.

Их должно быть три, и все они легко обнаруживаются.

Откройте отсек для карты памяти.

Снимите винт рядом с гнездом для карты памяти.

Аккуратно разъедините переднюю и заднюю части корпуса.

Передняя крышка должна полностью отделиться при небольшом усилии.

Задняя крышка всё ещё будет прикреплена к плате.

Одновременно отсоедините все защёлки, удерживающие плату. Снимите заднюю часть корпуса.

Плата всё ещё будет соединена с задней частью корпуса ленточными кабелями.

Откройте корпус, как показано.

Отщёлкните крепление, удерживающее ленточный кабель.

Другие ленточные кабели могут не иметь защёлок.

Вытащите ленточный кабель.

Снимите все шесть винтов на передней стороне материнской платы, обведённых на фото.

Отсоедините материнскую плату от остальной части корпуса.

Она всё ещё будет подключена к вспышке.

Отсоедините кабель на задней стороне материнской платы.

Отсоедините показанные ленточные кабели.

Осторожно! Прикосновение к выводам большого жёлтого конденсатора может привести к болезненному удару током.

Снимите блок вспышки с материнской платы.

Снимите винт, фиксирующий мотор и кронштейн на месте.

Будьте осторожны, чтобы оставить шестерни затвора в правильном положении

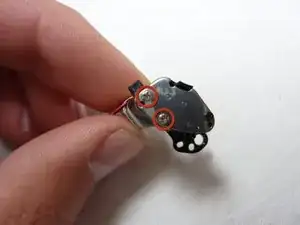

Снимите два винта, удерживающие мотор на кронштейне/шестернях.

Извлеките мотор из кронштейна.
