Замена платы материнской платы Sony Cyber-shot DSC-P52

Откройте отсек для батарей и выньте батареи.

Удалите все видимые винты снаружи корпуса.

Их должно быть три, и все они легко доступны.

Откройте отсек для карты памяти.

Удалите винт рядом с слотом для карты памяти.

Осторожно разъедините переднюю и заднюю крышки.

Передняя крышка должна легко отделиться.

Задняя крышка все еще будет соединена с печатной платой.

Одновременно освободите все зажимы, удерживающие цепи. Удалите заднюю часть корпуса.

Цепи все еще будут подключены к задней части корпуса шлейфами.

Откройте корпус, как показано.

Освободите зажим, удерживающий шлейф.

Другие шлейфы могут не иметь зажимов.

Выньте шлейф.

Удалите все шесть винтов на передней стороне материнской платы, обведенных на картинке.

Выньте материнскую плату из остальной части корпуса.

Она все еще будет подключена к блоку вспышки.

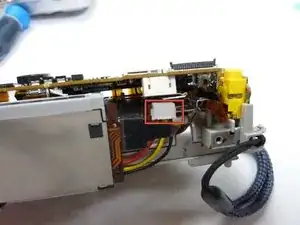

Удалите кабель с задней стороны материнской платы.

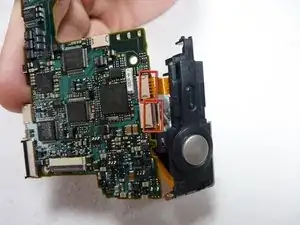

Отсоедините показанные шлейфы.

Будьте осторожны! Прикосновение к выводам большого желтого конденсатора может вызвать болезненный шок.

Удалите блок вспышки из материнской платы.
