Замена блока вспышки Sony Cyber-shot DSC-P52

Откройте отсек для батареек и выньте батареи.

Удалите все видимые винты на внешней стороне корпуса.

Их должно быть три, все легко обнаруживаются.

Откройте отсек для карты памяти.

Удалите винт рядом с разъемом для карты памяти.

Осторожно разделите переднюю и заднюю части корпуса.

Передняя панель должна легко отделиться полностью.

Задняя панель останется прикреплённой к плате.

Одновременно отщелкните все защёлки, удерживающие электронику. Снимите заднюю часть корпуса.

Электронная плата всё ещё будет соединена с задней частью корпуса ленточными кабелями.

Откройте корпус, как показано.

Отстегните зажим, удерживающий ленточный кабель.

Другие ленточные кабели могут не иметь зажимов.

Выньте ленточный кабель.

Снимите все шесть винтов на передней стороне материнской платы, отмеченные на фотографии.

Отсоедините материнскую плату от остальной части корпуса.

Она всё ещё будет соединена с блоком вспышки.

Отсоедините кабель на задней стороне материнской платы.

Отсоедините показанные ленточные кабели.

Осторожно! Прикосновение к выводам большого жёлтого конденсатора может вызвать болезненный удар током.

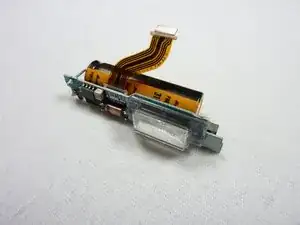

Снимите блок вспышки с материнской платы.

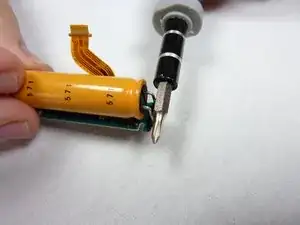

Разрядите жёлтый конденсатор, подключённый к блоку вспышки, замкнув выводы отвёрткой.

Избегайте касания выводов руками, это может привести к болезненному удару током.

Установите новый блок вспышки.
