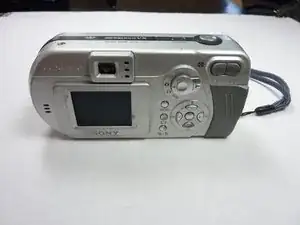

Замена ЖК-дисплея Sony Cyber-shot DSC-P52

Откройте отсек для батарей и извлеките батарейки.

Удалите все видимые винты на внешней стороне корпуса.

Их должно быть три, все они легко обнаруживаются.

Откройте отсек для карты памяти.

Удалите винт рядом с разъёмом для карты памяти.

Аккуратно разъедините переднюю и заднюю крышки корпуса.

Передняя крышка должна легко сняться полностью.

Задняя крышка останется прикреплённой к плате.

Одновременно отщёлкните все фиксаторы, удерживающие электронику. Снимите заднюю панель корпуса.

Электроника останется подключённой к задней панели ленточными кабелями.

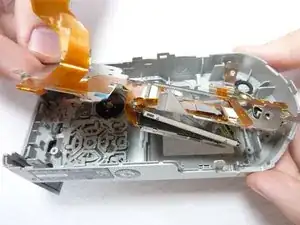

Откройте корпус, как показано на фото.

Отщёлкните зажим, удерживающий ленточный кабель.

Другие ленточные кабели могут не иметь зажимов.

Вытяните ленточный кабель.

Отщёлкните ленточный кабель, показанный на фото.

Некоторые ленточные кабели не имеют зажимов.

Вытяните ленточный кабель.

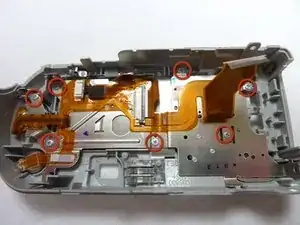

Удалите 7 винтов, чтобы снять пластину и получить доступ к ЖК-дисплею.

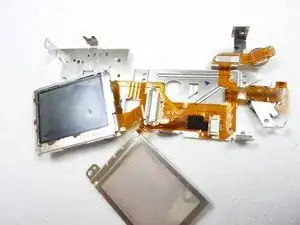

Снимите пластину ЖК-дисплея, чтобы открыть компоненты дисплея и ленточные кабели.

Проверьте соединение ЖК-дисплея с кабелями.

Если кабели целы, отключите их и замените ЖК-дисплей на новый компонент.

Соберите камеру в обратном порядке, повторяя шаги в обратной последовательности.
