Модификация удаленного спуска затвора (проводной)
Этот гид не завершен и не был протестирован мною!
Первая генерация RX100 не имела порта Sony "Multi-terminal", и, следовательно, отсутствует возможность удаленного спуска затвора камеры.
В этом руководстве показан способ добавления опции удаленного управления затвором через микропорт USB камеры.
Вам понадобятся некоторые продвинутые навыки (раз)сборки и пайки.
Суть этой модификации заключается в способности симулировать нажатие кнопки затвора, используя соединение от линии кнопки затвора к USB-порту. Эта модификация не позволит вам использовать кнопку фокуса, так как у вас есть только один неиспользуемый контакт в USB-порту. Другие контакты используются, поэтому использовать больше контактов USB-порта невозможно. Но вы, конечно, можете найти контакт на основной плате, который подключен к кнопке фокуса и вывести его другим способом из камеры.
Шаг 1
Надеюсь, в будущем я добавлю больше деталей.
Шаг 2

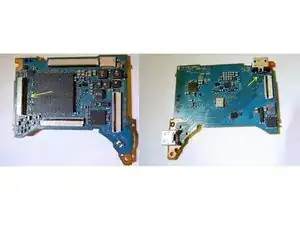

Используйте тонкий короткий провод и решите, где его разместить, чтобы он не мешал другим компонентам внутри собранной камеры. Провод будет подключен с обеих сторон основной платы.
Отрежьте необходимую длину провода и снимите изоляцию с его концов.
По желанию: используйте изоленту (не очень клейкую), чтобы удерживать провод на месте во время пайки. Следите за тем, куда вы его кладете - не над какими-либо чувствительными мелкими компонентами.

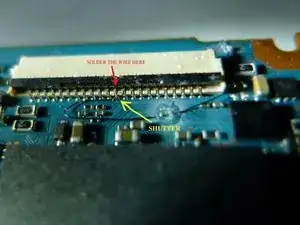

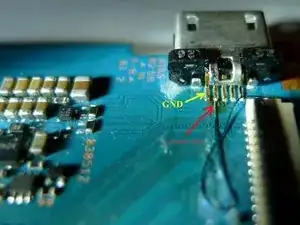

Припаяйте провод к контактам, как на картинках.
Шаг 3
Установите модифицированную основную плату, поместите все на свои места и закройте камеру. Просто выполните обратную процедуру разборки.
Шаг 4

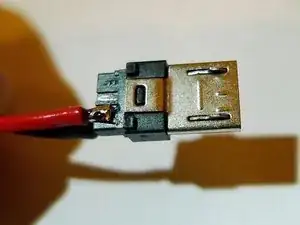

Используйте стандартный микро USB мужской разъем/кабель.
Вы можете подключить к нему какой-либо удаленный спуск затвора или просто кнопку, которая позволяет соединить линии.

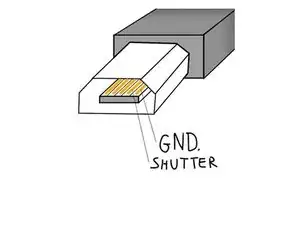

Распиновка как на картинке.
Извините за изображение microUSB, оно выглядит как половина разъемов female (из-за внутренней части) и половина male. Это должен быть мужской разъем. Но расположение контактов правильное.
Заключение
Я не автор этой модификации, но я определенно попробую ее в будущем.
Фотографии взяты отсюда:
http://przewodnicy.zakopane.pl/rozne/RX1...
Короткая демонстрация видна здесь:
https://www.youtube.com/watch?v=3m_yFcxR...
К сожалению, у меня нет возможности использовать паяльник или мои маленькие инструменты в данный момент, поэтому я не смогу попробовать это в этом году (2017). Но здорово, что это руководство здесь.
Перевод руководства с ifixit.com
