Замена кнопки питания и диска зума Samsung Galaxy Camera 2

Держа камеру, обратите внимание на каждый винт, крепящий экран к основному шасси камеры.

Держите камеру вертикально объективом к себе. Всего необходимо выкрутить шесть винтов 4 мм PH00 — два слева, один винт справа и три внизу. Два из них скрыты за дверцей отсека аккумулятора.

Используйте отвертку, чтобы удалить винты, указанные в шаге 2. Всего шесть винтов 4 мм.

После снятия винтов используйте пластиковый инструмент для открывания, чтобы аккуратно отжать экран от основного шасси камеры. Лучшее место для начала — угол с разъёмом для наушников, как показано на фото.

Когда эта сторона освободится, аккуратно продолжайте по краю, по всему периметру корпуса камеры.

Освободив экран, аккуратно положите камеру лицевой стороной вниз так, чтобы отсек аккумулятора был сверху. Обеими руками приподнимите экран и отведите его в сторону.

Экран всё ещё подключён к плате через ленточный кабель. Будьте аккуратны, он очень хрупкий.

Отделив экран от основного шасси, используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть разъём ленточного кабеля и отсоединить его от платы.

Теперь экран снят.

Отложите корпус в безопасное место.

После снятия экрана и аккумулятора для доступа к внутренностям камеры обратите внимание на два основных узла внутри — блок объектива и основную плату. Блок объектива расположен слева.

Нужно удалить три маленьких серебристых винта (4 мм PH00).

После снятия трёх винтов обратите внимание на два ленточных кабеля, соединяющие блок объектива с основной платой.

Используйте пинцет, чтобы снять две зеленые полоски ленты, защищающие разъёмы.

Используйте пластиковый инструмент для открывания, чтобы освободить чёрные зажимы, фиксирующие ленточные кабели, затем пинцетом аккуратно извлеките ленточные кабели из основной платы.

Теперь, когда винты и ленточные кабели удалены, аккуратно приподнимите блок объектива и извлеките его из камеры.

Теперь, когда Вы сняли аккумулятор, экран и блок объектива, можно продолжать удаление материнской платы.

К материнской плате подключены небольшие ленточные кабели. Используйте пластиковый инструмент для открывания и аккуратно отведите боковые части разъёмов от платы. Уберите их в сторону, чтобы не повредить при извлечении платы.

После снятия ленточных кабелей обратите внимание на винты, удерживающие материнскую плату в основном шасси камеры.

Нужно удалить два типа винтов. Четыре винта (2 мм, PH00), обведённые красным, имеют широкую головку и подключаются к золотому контакту.

Три винта (4 мм, PH00), отмеченные зелёным, имеют узкую головку.

Используйте отвертку IFIXIT и биту PH0, чтобы удалить все винты, удерживающие материнскую плату.

После удаления всех винтов используйте пластиковый инструмент для открывания, чтобы аккуратно отжать разъём для наушников от его корпуса. Этот разъём фиксирует материнскую плату на месте.

Затем аккуратно подденьте пластиковым инструментом материнскую плату снизу. Подведите пальцы под неё и извлеките плату полностью руками.

Теперь полностью удалите материнскую плату из шасси.

После выполнения предыдущих шагов у Вас должен остаться оголённый корпус и внутренняя рама.

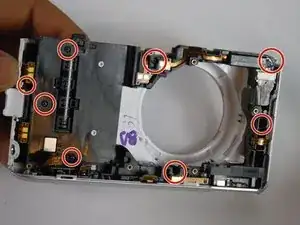

Начните со снятия девяти винтов (4 мм, PH00), которые крепят внешние серебристые окантовки к основному шасси, выделенных красным.

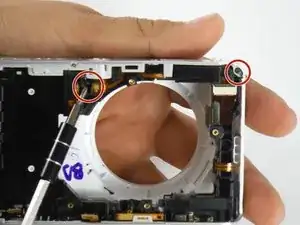

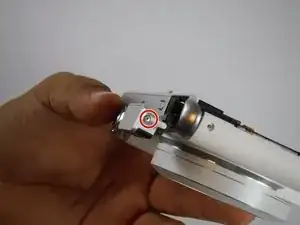

Сначала снимите серебристую декоративную рамку со стороны дверцы батарейного отсека — она должна легко защёлкнуть и выйти. Серебристая рамка со стороны вспышки требует удаления двух скрытых винтов (2 мм, PH00) на нижней стороне верхней части камеры: один находится над отверстием объектива, а другой — рядом с пружиной со стороны вспышки. Они отмечены красным.

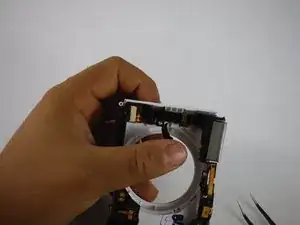

После удаления винта аккуратно приподнимите серебристую рамку, чтобы освободить одну сторону. Она останется присоединённой к камере до следующего шага.

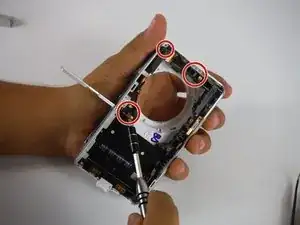

Откройте вспышку и снимите серебристую пластиковую крышку вспышки, под которой находятся два винта (3 мм, PH00). Они расположены по обе стороны и отмечены красным.

Затем вручную полностью снимите серебристую рамку, содержащую кнопки зума и питания.

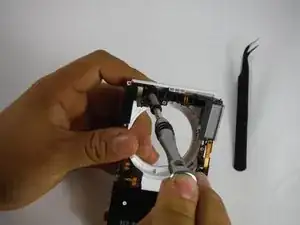

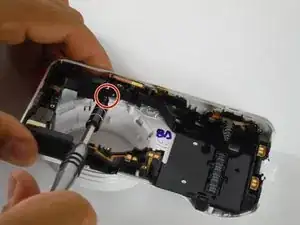

Используя изогнутые пинцеты iFIXIT, аккуратно отсоедините ленточный кабель вспышки. При этом обнаружится ещё один скрытый винт. Удалите его с помощью отвёртки iFIXIT и биты PH00, чтобы освободить сборку вспышки.

Снимите сборку вспышки и отложите её в сторону, пока продолжаете разборку камеры.

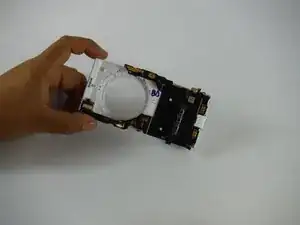

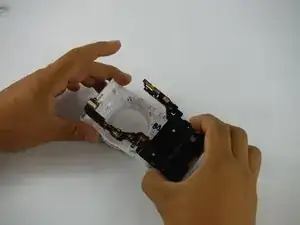

После удаления сборки вспышки аккуратно оттяните оставшуюся внутреннюю рамку от корпуса, чтобы открыть все оставшиеся детали камеры.

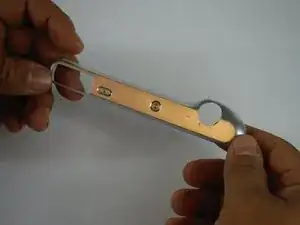

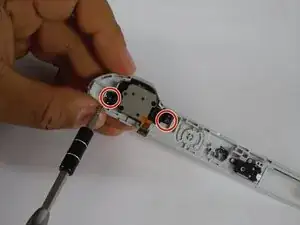

Теперь, когда камера полностью разобрана, возьмите серебристую рамку с элементом зума и найдите два винта, удерживающие узел кнопки зума.

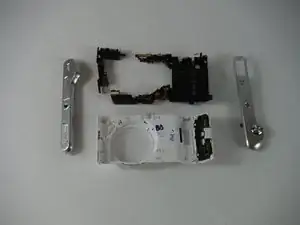

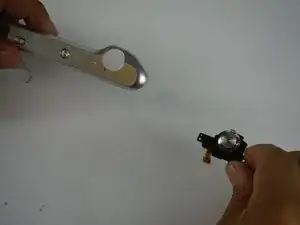

На изображении показаны составные детали.
