Замена LCD-экрана Sony Action Cam HDR-AS15
Часто LCD-экран может быть повреждён или перестать работать; это руководство покажет простой способ заменить LCD-экран на вашей Sony Action Cam. Для корректного выполнения этого руководства вы должны сначала извлечь аккумулятор и добраться до платы. В процессе следите за мелкими деталями и винтами, аккуратно не теряйте и не заменяйте их местами.
Шаг 1

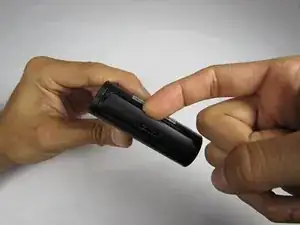

Чтобы получить доступ к аккумулятору, аккуратно подденьте заднюю крышку видеокамеры.
Шаг 2
Используя пинцет, плотно захватите выступ, отмеченный как PULL, и извлеките лоток с аккумулятором.
Шаг 3
Откройте нижнюю защёлку пальцем или пластиковой лопаткой.
Вынимайте защёлку в направлении наружу, а не вверх, чтобы снять её полностью.
Удалите два винта с корпуса устройства.
Снимите пластиковую крышку пальцами.
Шаг 4

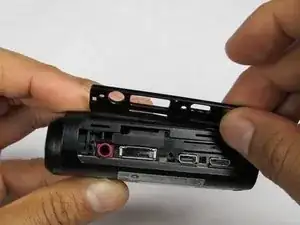

Отделите внешнюю крышку от электроники, нажав на один из портов в направлении задней части корпуса. Электроника должна выскользнуть наружу.
Шаг 5

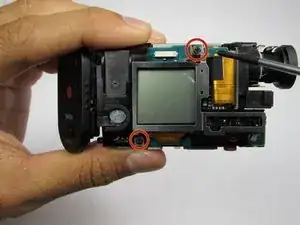

Снимите два винта 6.4 мм на стороне LCD с помощью крестовой отвертки Phillips #00.
Отогните дисплей LCD вниз, чтобы получить доступ к плате.
Шаг 6

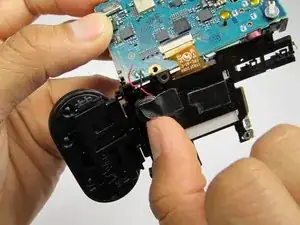

Удалите отрезки чёрной клейкой ленты, фиксирующие динамик. Отложите их для повторной сборки.
Шаг 7

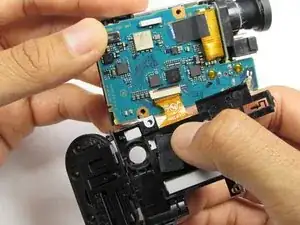

Осторожно подденьте динамик в его посадочном месте, не тяните и не отрывайте провода от платы.
Шаг 8
К плате LCD подключён ленточный кабель; его можно отсоединить, осторожно потянув за кабель как можно ближе к месту его соединения с платой.
Шаг 9

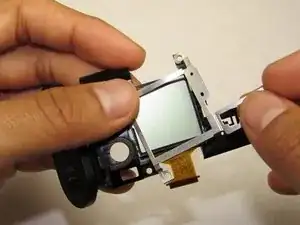

Аккуратно снимите металлическую деталь, сначала вытянув верхний правый угол вправо, затем нижний левый угол.
Шаг 10

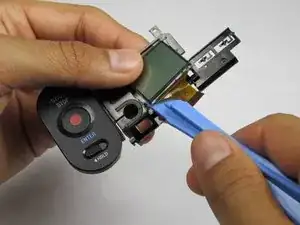

Два зажима удерживают LCD-экран. Отогните их слегка назад пластиковой лопаткой или руками, одновременно нажимая на переднюю часть экрана, чтобы зажимы не защёлкнулись обратно.

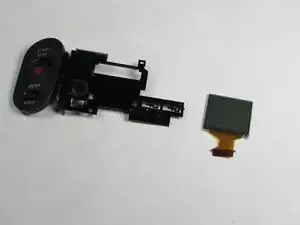

После разблокировки зажимов используйте пластиковые лопатки, чтобы поддеть и извлечь LCD-экран.
Заключение
Для сборки устройства выполните указания в обратном порядке.
