Замена корпуса фотоаппарата Canon PowerShot S230

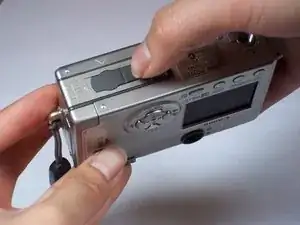

На нижней части фотоаппарата большим пальцем нажмите на резиновую крышку отсека батареи в сторону, где располагается крепление ремешка. Крышка сместится и выступит за пределы корпуса.

Удерживая выступающую часть крышки отсека батареи, подденьте её и поднимите вверх.

Найдите оранжевый язычок рядом с батареей. Отогните язычок назад, чтобы освободить батарею.

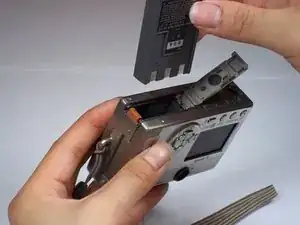

Выньте батарею.

Найдите на задней стороне фотоаппарата скользящую кнопку с надписью «CF open».

Нажмите и сдвиньте вниз кнопку «CF open». Крышка отсека карты памяти откроется.

Нажмите на чёрную квадратную кнопку рядом с гнездом карты памяти. Это освободит карту памяти из гнезда.

Выньте карту памяти из гнезда карты памяти.

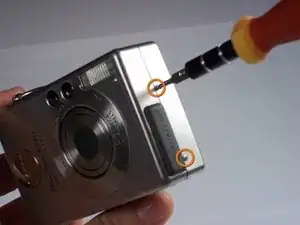

Удалите два винта с крестообразной шлицем, 2,4 мм, с правой стороны фотоаппарата.

Удалите два винта с крестообразной шлицем, 2,4 мм, над этикеткой на нижней части фотоаппарата.

Удалите два винта с крестообразной шлицем, 2,8 мм, рядом с отверстием для штатива.

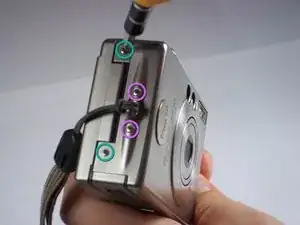

Удалите два винта с крестообразной шлицем, 3,2 мм, которые расположены ближе к верхнему и нижнему краям фотоаппарата.

Удалите два винта с крестообразной шлицем, 3,8 мм, по обе стороны от основания ремешка.

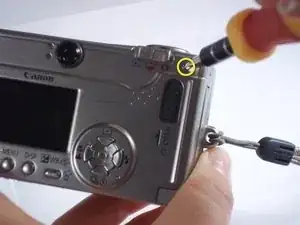

Удалите один винт с крестообразной шлицем, 1,6 мм, над кнопкой CF open на задней панели фотоаппарата.

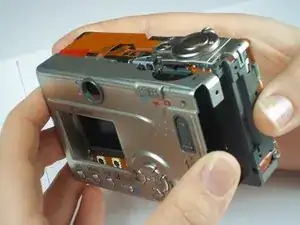

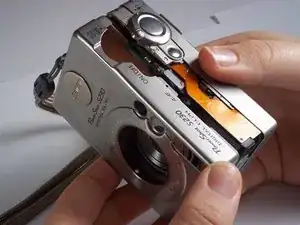

Осторожно оттяните переднюю панель корпуса от фотоаппарата.

Следующие элементы могут отвалиться или оказаться незакреплёнными: основание ремешка, серая резиновая крышка с надписью «Digital A/V Out» и чёрный резиновый элемент над видоискателем.

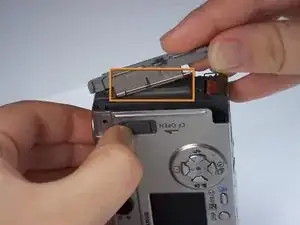

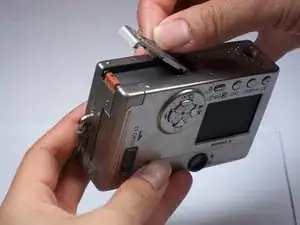

Снимите крышку отсека карты памяти, сдвинув вниз кнопку CF open и переместив стопор.

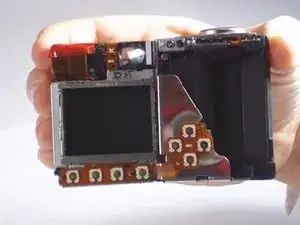

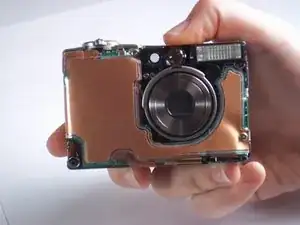

Осторожно оттяните заднюю панель корпуса от фотоаппарата.
