Замена кнопочной панели Kodak EasyShare Z740

Сдвиньте крышку внизу камеры в направлении символа открывания пальцем.

Отпустите — крышка отскочит и откроется.

Выньте аккумулятор, сдвинув его наружу.

Снимите защитную крышку объектива с камеры, сжав выступающую кнопку с каждой стороны крышки и потянув её.

Тяните шнурок крышки объектива вниз так, чтобы петля под металлической пластиной оказалась сверху шнурка.

Толкните вверх, чтобы шнурок начал выходить из верхней части петли.

Возьмитесь за шнурок выше петли и потяните.

Проденьте верхний шнурок в металлическую пластину, одновременно тянув петлю на себя, пока пластмассовая деталь не остановит дальнейшее вытягивание.

Разделите две части петли и проденьте крышку объектива между ними, подтянув её вверх.

Потяните крышку объектива — шнурок выйдет из металлической пластины.

Откройте крышку с правой стороны камеры, если смотреть на ЖК-экран.

На этой крышке обозначены символы карты памяти и A/V OUT.

Аккуратно нажмите на SD/MMC, чтобы извлечь её.

Выньте SD/MMC из камеры.

Наденьте защитную крышку обратно на объектив, чтобы избежать царапин или попадания мусора, но оставьте шнурок отсоединённым.

Удалите всего шесть винтов Phillips №00 длиной 3.968 мм: по два с левой стороны, снизу и с правой стороны.

Оттяните заднюю панель от передней панели корпуса.

Если она не разъединяется легко, возможно, потребуется использовать пластиковый инструмент для открытия в качестве клина.

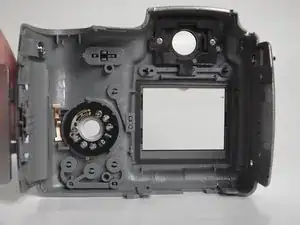

Отделите заднюю панель от передней панели корпуса.

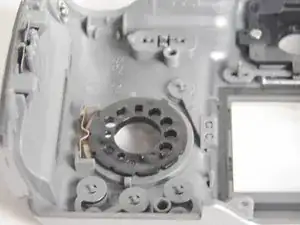

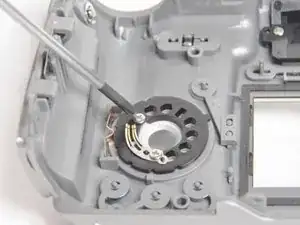

Снимите два винта Phillips №00 изнутри кнопочной панели на задней крышке.

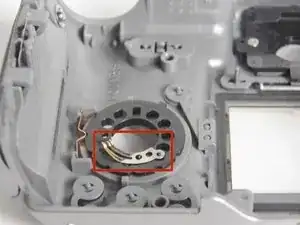

Снимите показанную металлическую деталь.

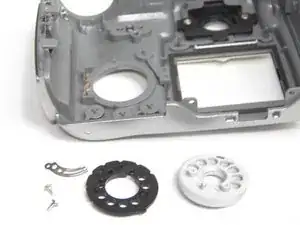

Снимите чёрное кольцо с задней части — белая кнопочная панель выпадет спереди.
