Замена узла объектива Canon Powershot SD550 Zoom

Извлеките аккумулятор и карту SD из камеры.

Снимите три винта 3,8 мм на нижней части камеры.

Каждый из винтов немного отличается, поэтому важно отметить исходное расположение каждого винта.

Снимите винт 3,2 мм с правой стороны камеры.

Снимите винт 2,2 мм с правой стороны камеры.

Один из этих винтов скрыт под крышкой разъёма USB.

Снимите боковую панель.

Снимите винт 1,8 мм, находящийся под боковой панелью.

Снимите два винта 2,2 мм с левой стороны камеры.

Поднимите пластину и снимите её с камеры.

Осторожно приподнимите заднюю часть корпуса, чтобы снять её с камеры.

Снимите переднюю часть корпуса камеры.

Обязательно сохраните резиновое кольцо.

Отделите кнопки навигации от панели кнопок и отложите их в сторону.

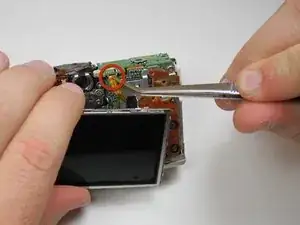

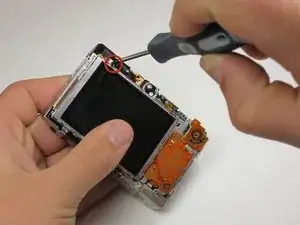

Чтобы освободить ЖК-дисплей, снимите винт 2,9 мм в верхнем левом углу.

Поверните экран по часовой стрелке, пока он не отойдёт от камеры.

К задней части экрана подсоединены два ленточных кабеля. Не пытайтесь пока снимать экран.

Чтобы отключить ленточные кабели, тяните их прямо из разъёмов. Делайте это аккуратно, чтобы не повредить соединения.

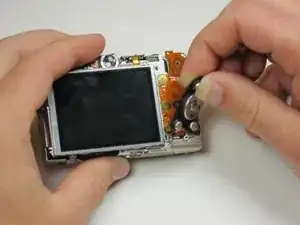

После отсоединения обоих кабелей отведите экран и снимите его.

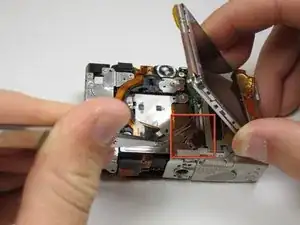

Теперь фотосенсор открыт. Чтобы снять ленточный кабель с разъёма, сначала поднимите вверх синюю фиксирующую защёлку.

После разблокировки кабель легко вытаскивается.

Чтобы снять фотосенсор, придётся разрезать клей и открутить винты.

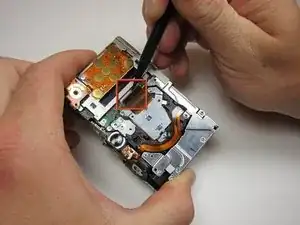

Используйте нож, чтобы аккуратно разрезать клей в трёх указанных точках. Старайтесь не резать ничего, кроме клея, чтобы избежать повреждений.

ПРЕДУПРЕЖДЕНИЕ: ножи острые. Обращайтесь с ними осторожно.

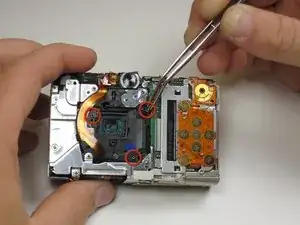

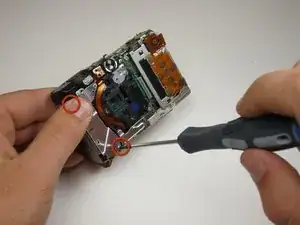

Теперь снимите три винта 0,15 дюйма, которые крепят фотосенсор к раме камеры.

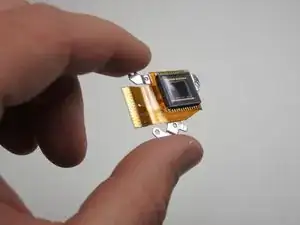

Теперь вы можете аккуратно приподнять и извлечь матрицу изображения из камеры.

Осторожно: не потеряйте три маленькие пружины и резиновую втулку, которые находятся под матрицей.

Вы успешно сняли матрицу изображения.

После снятия матрицы переверните камеру и найдите винт в правом нижнем углу.

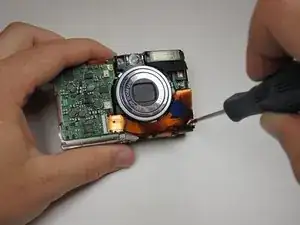

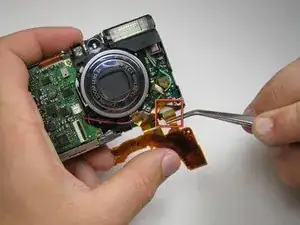

Снимите этот винт 0,01 дюйма, чтобы освободить ленточные кабели.

По очереди отсоедините три ленточных кабеля от их разъёмов.

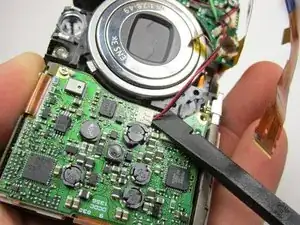

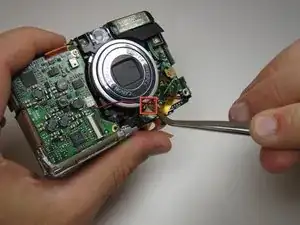

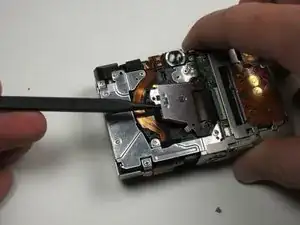

Особое внимание при снятии этого разъёма. Он не вытаскивается как остальные. Необходимо использовать лопаточку, чтобы поднять разъём вертикально из гнезда.

Снова переверните камеру задней частью вверх и снимите два винта 0,065 дюйма, которые удерживают блок вспышки. Они должны находиться с левой стороны.

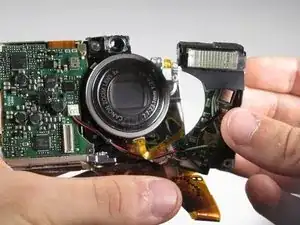

Теперь вы должны быть в состоянии снять блок вспышки с камеры.

При снятии вспышки будьте осторожны с конденсатором. В нём может находиться сильный заряд. Разряд может привести к повреждению и травме.

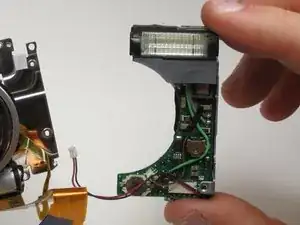

Вы успешно сняли блок вспышки.

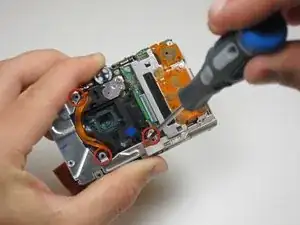

Далее снимите три винта 0,12 дюйма, которые крепят узел объектива к камере.

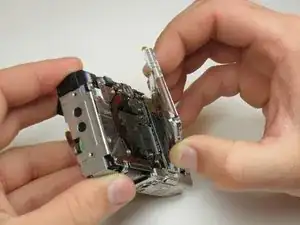

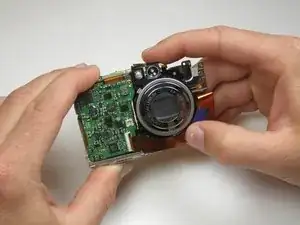

Наконец, отведите узел объектива от рамы камеры. Убедитесь, что ни один из ленточных кабелей не запутан.

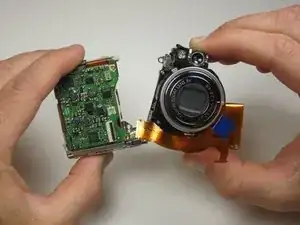

Вы успешно сняли объективную сборку Canon PowerShot SD550.
