Замена кнопки затвора Canon PowerShot SD500 Digital ELPH

Откройте крышку отсека батареи.

Сдвиньте маленькую оранжевую защёлку в сторону, чтобы можно было извлечь батарею.

Выньте батарею из отсека для батареи.

Необходимо удалить два винта с крестообразным шлицем (Phillips) при помощи отвёртки #00. Верхний винт находится под крышкой USB-порта, которую можно аккуратно оттянуть от корпуса. Нижний винт виден на панели.

Винты разных размеров. Винт длиной 0.125 дюйма расположен под крышкой USB-порта. Винт длиной 0.85 дюйма вкручивается в нижнее отверстие на панели.

При просмотре задней части камеры эти два винта находятся на правой боковой панели камеры.

Снимите правую боковую крышку с корпуса камеры.

Удалите винт с крестообразным шлицем длиной 0.07 дюйма с помощью отвёртки #00.

Удалите два винта с крестообразным шлицем длиной 0.085 дюйма с левой стороны камеры при помощи отвёртки #00.

Снимите левую боковую крышку с камеры.

Удалите три винта с крестообразным шлицем длиной 0.15 дюйма с нижней части камеры с помощью отвёртки #00.

После отвинчивания корпуса держите камеру так, чтобы одна сторона была направлена вниз, и поднимите противоположную стенку корпуса, чтобы открыть его.

Извлеките внутренние компоненты камеры и разложите все детали на чистой поверхности.

Для снятия передней и задней крышки может потребоваться аккуратное покачивание.

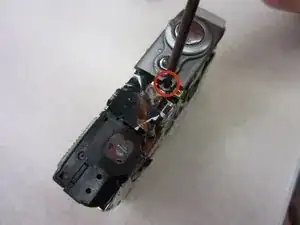

Открутите один винт с крестообразным шлицем длиной 0.235 дюйма с верхней части камеры с помощью отвёртки #00.

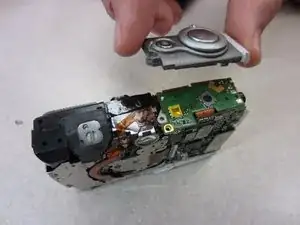

Аккуратно извлеките блок кнопки затвора из остальной части камеры.
