Замена узла зум-объектива Canon PowerShot SD500 Digital ELPH

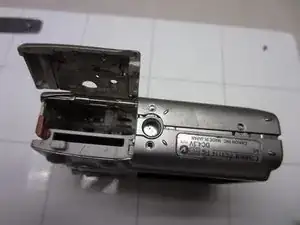

Сдвиньте крышку отсека батареи.

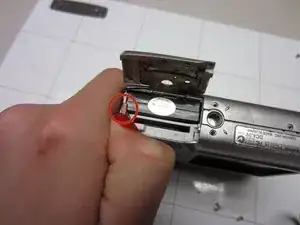

Отодвиньте маленькую оранжевую защёлку в сторону, чтобы вынуть батарею.

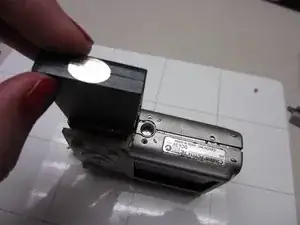

Выньте батарею из отсека.

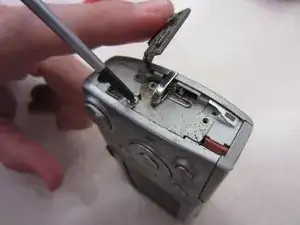

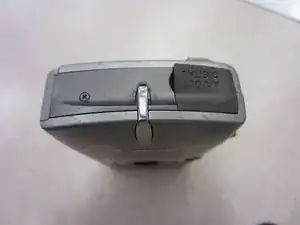

Необходимо выкрутить два винта с крестообразным шлицем, используя отвертку #00 Phillips. Верхний винт находится под крышкой порта USB, которую можно просто аккуратно оттянуть от корпуса. Нижний винт виден на панели.

Винты имеют разную длину. Винт длиной 0,125 дюйма расположен под крышкой порта USB. Винт 0,85 дюйма вкручивается в нижнее отверстие на панели.

При взгляде на заднюю часть камеры эти два винта расположены на правой панели камеры.

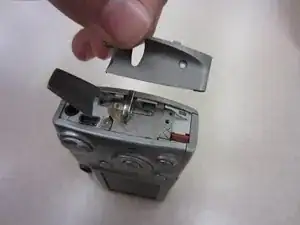

Снимите правую боковую крышку с корпуса камеры.

Удалите винт с крестообразным шлицем длиной 0,07 дюйма с помощью отвертки #00 Phillips.

Удалите два винта с крестообразным шлицем длиной 0,085 дюйма с левой стороны камеры с помощью отвертки #00 Philips.

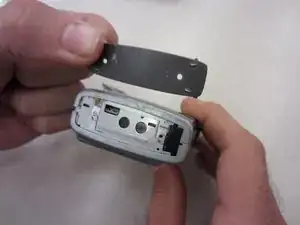

Снимите левую боковую крышку с камеры.

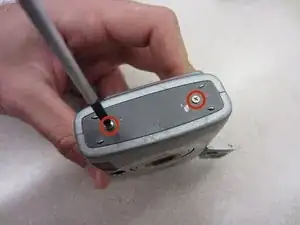

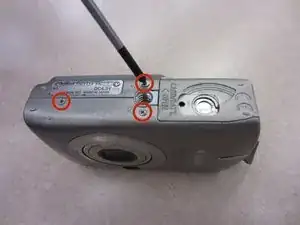

Удалите три винта с крестообразным шлицем длиной 0,15 дюйма с нижней части камеры с помощью отвертки #00 Phillips.

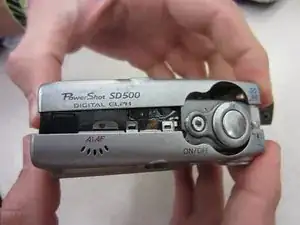

После откручивания корпуса держите камеру одной стороной вниз и поднимите противоположную панель корпуса, чтобы открыть его.

Извлеките внутренние компоненты камеры и разложите все детали на чистой поверхности.

Передняя и задняя крышки могут потребовать аккуратного покачивания для снятия.

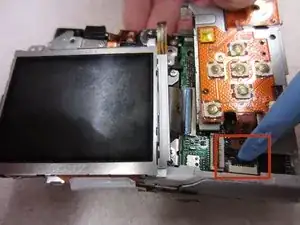

Аккуратно заведите лопаточку под шлейф в фиксаторе шлейфа.

Осторожно выньте шлейф из фиксатора, потянув его от фиксатора с помощью лопаточки.

Осторожно, не повредите шлейф.

Аккуратно прижмите шлейф, чтобы получить доступ к винту с крестообразным шлицем за ним.

Осторожно, не повредите шлейф.

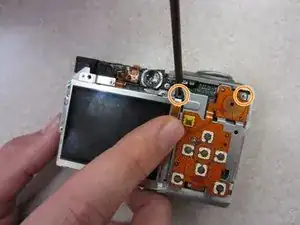

Выверните два винта с крестообразным шлицем длиной 0,125 дюйма с помощью отвертки #00 Philips.

Снимите шлейф лопаточкой, аккуратно вытянув его из защёлки шлейфа.

Осторожно, не повредите шлейф.

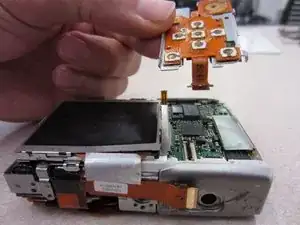

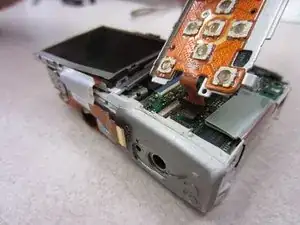

Отделите плату с кнопками от остальной части камеры.

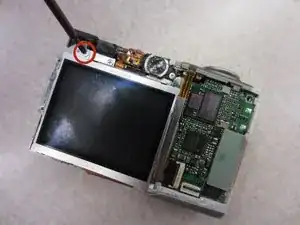

Выверните один винт с крестообразным шлицем длиной 0,113 дюйма с помощью отвертки #00 Phillips.

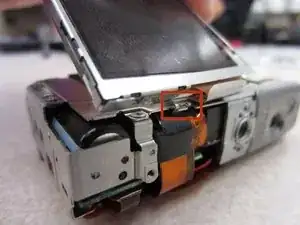

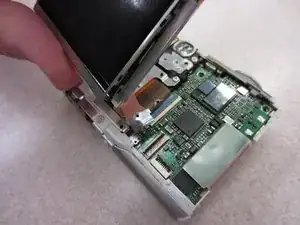

Поднимите ЖК-экран вверх и отведите от защёлки, удерживающей его на передней панели камеры.

Осторожно, ЖК-экран всё ещё подключён к камере при помощи шлейфа.

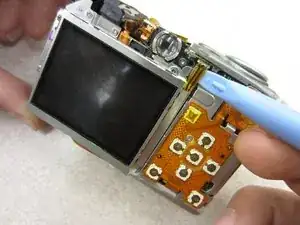

Аккуратно заведите лопаточку под фиксатор шлейфа и поднимите его, чтобы освободить шлейф, соединяющий ЖК-экран с платой.

Осторожно, не повредите шлейф.

Теперь ЖК-экран можно полностью снять с камеры.

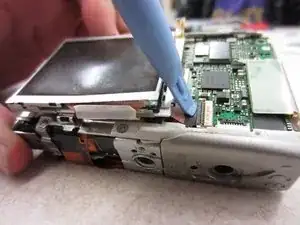

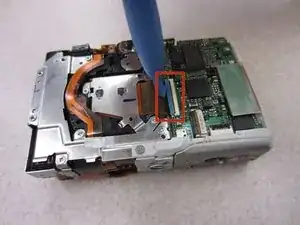

Поместите лопаточку под фиксатор шлейфа и аккуратно приподнимите его, отключая шлейф.

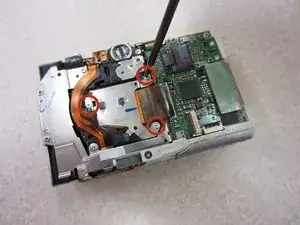

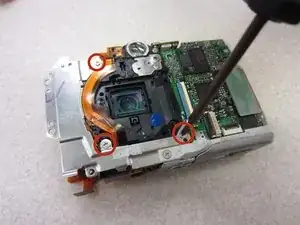

Выверните три винта с крестообразным шлицем длиной 0,15 дюйма с задней части камеры с помощью отвертки #00 Phillips.

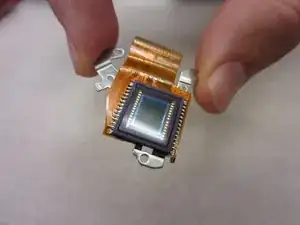

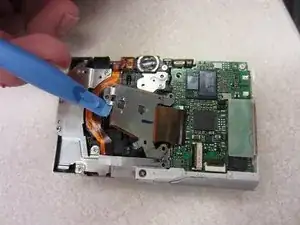

Используйте лопаточку, чтобы аккуратно приподнять матрицу изображения от остальной части камеры.

Осторожно, не повредите матрицу изображения при поддевании.

Разместите камеру так, чтобы она была обращена к вам лицевой стороной вверх.

Выверните один винт с крестообразным шлицем длиной 0,01 дюйма с помощью отвертки #00 Phillips с передней части камеры.

Осторожно снимите указанные шлейфы из соответствующих защёлок шлейфов.

Осторожно, не повредите шлейф.

Поместите лопаточку под белый разъём и аккуратно поднимите его вертикально вверх, чтобы вынуть из слота.

Осторожно, не повредите проводной разъём при снятии.

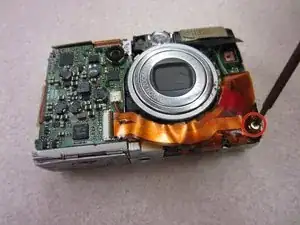

Выверните три винта с крестообразным шлицем длиной 0,065 дюйма с помощью отвертки #00 Phillips с задней части камеры.

Осторожно отведите сборку вспышки от остальной части камеры.

Будьте осторожны, чтобы не повредить шлейф, идущий к остальной части камеры.

Выверните три крестообразных винта длиной 0,12 дюйма сзади камеры с помощью отвертки Phillips #00.

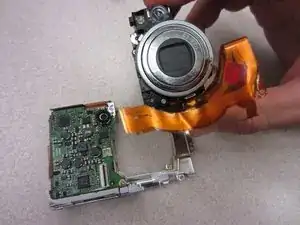

Осторожно извлеките зум-объектив из остальной части камеры.

Будьте осторожны, чтобы не повредить шлейф при извлечении.
