Замена задней платы с аксессуарами и отсека батареи Canon PowerShot SD 600

Шаг 1

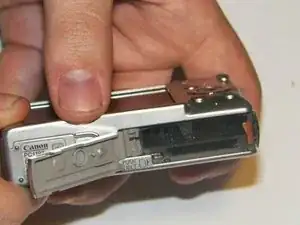

Переверните камеру так, чтобы был виден отсек для батареи. На отсеке должно быть нанесено «Card/Batt. Open».

Откройте отсек.

Легко нажмите на крышку отсека вниз и в сторону. Стрелка рядом с «Card/Batt. Open» указывает направление, в котором нужно нажимать.

Шаг 2

После открытия крышки становятся видимыми отсеки для батареи и SD-карты.

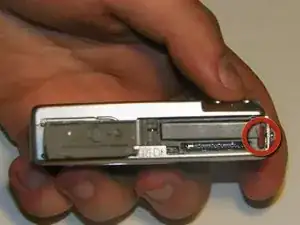

Обратите внимание на красную планку с правой стороны батареи.

Сдвиньте эту планку с батареи.

Батарея теперь свободна для выдвигания из отсека.

Батарея не выскакивает сама из отсека. Для выдвигания батареи камеру нужно немного наклонить.

Шаг 3

Чтобы извлечь SD-карту, нажмите на неё вниз — она выскочит. (SD-карта не показана)

Убедитесь, что новая или заряженная батарея установлена правильной стороной. Стрелка на батарее указывает, какой конец должен входить в отсек первым.

Если планируете дальнейшую разборку камеры, оставьте батарею и SD-карту снятыми. После извлечения батареи и SD-карты закройте отсек батареи.

Шаг 4

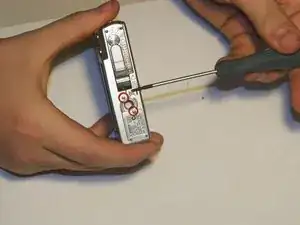

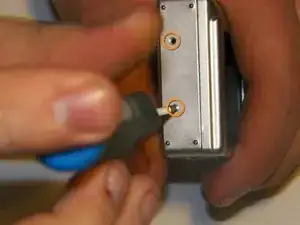

Для снятия внешней рамки потребуется удалить шесть наружных винтов 3 мм.

Два винта рядом с креплением штатива на нижней стороне камеры.

Два винта на левой стороне камеры (лицевая сторона, на которой только винты).

Два винта на правой стороне камеры, у крепления ремешка на запястье.

Удалите винты с помощью отвертки.

Важно отметить, что камера повернута относительно предыдущей ориентации, чтобы лучше показать винты.

Шаг 5

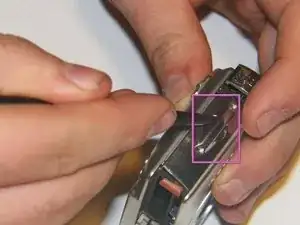

Снимите крепление ремешка на запястье.

Используйте лопатку, чтобы поддеть и открыть его.

Снимите маленькую круглую крышку под креплением ремешка.

Шаг 6

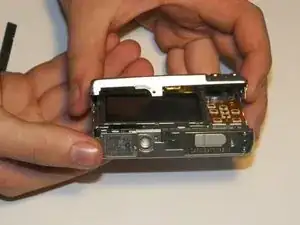

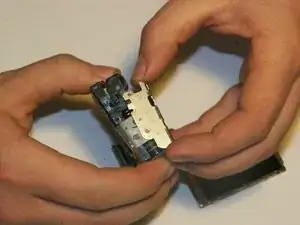

Осторожно разъедините две части внешней рамки.

Используйте лопатку, чтобы поддеть и разъединить два компонента рамки.

После отсоединения обе части рамки можно аккуратно разделить пальцами.

Сначала должна быть снята задняя рамка.

На передней панели камеры должен быть резиновый уплотнитель. Убедитесь, что уплотнитель остаётся с передней частью рамки.

Ориентация на фотографиях изменена, чтобы показать, какая деталь снимается.

Шаг 7

Кнопки питания и спуска затвора расположены в верхней части камеры и снимаются как единый блок.

Используйте лопатку, чтобы приподнять блок кнопок питания/затвора и извлечь его из корпуса.

Шаг 8

Отключите кабель, который соединяет экран с передней платой.

С помощью лопатки освободите защёлку-коннектор, удерживающую кабель.

Осторожно вытяните кабель с помощью лопатки.

Шаг 9

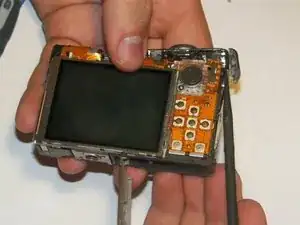

На задней части камеры есть четыре винта 2.5 мм, которые нужно удалить, чтобы экран можно было снять.

Один в верхней части камеры, крепящий кронштейн, фиксирующий экран.

Два на задней части камеры, рядом с динамиком.

Один скрыт за кронштейном.

Шаг 10

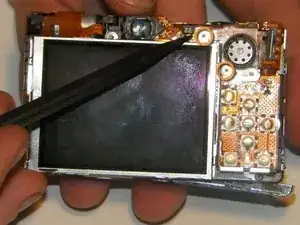

Осторожно приподнимите экран и отведите его от камеры, освобождая кронштейны экрана из защёлок внизу и слева камеры.

Не тяните слишком сильно за экран — от него идёт ещё один тонкий кабель к задней плате камеры.

Осторожно вытяните широкую ленточную шлейфовую плоскую ленту (показанную на предыдущем шаге) спереди назад с помощью пинцета.

Шаг 11

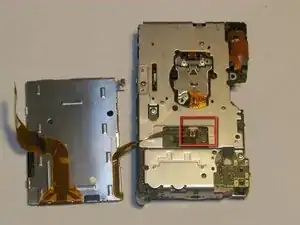

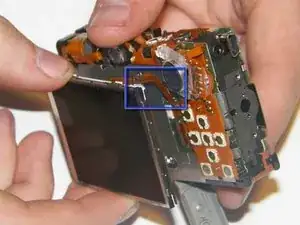

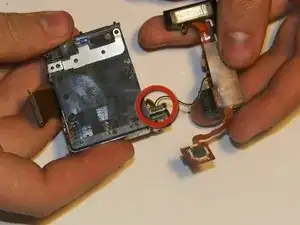

Экран теперь соединён только маленьким кабелем, идущим к задней плате камеры. С помощью пинцета медленно вытяните этот кабель из разъёма.

Для лучшего результата захватывайте кабель как можно ближе к разъёму.

Теперь экран должен быть отделён от корпуса камеры. Будьте осторожны, чтобы не повредить разъёмы на объективе, чтобы при сборке всё успешно подключилось.

Шаг 12

Сначала необходимо снять ленточный кабель, соединяющий плату управления с задней аксессуарной платой (зелёной) камеры.

Это делается путём освобождения защёлки-коннектора и аккуратного вытягивания кабеля пинцетом или лопаткой.

Шаг 13

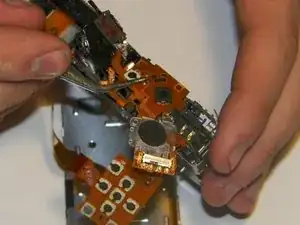

Используя лопатку, осторожно приподнимите плату от контактов под ней.

Продолжайте выводить плату по периметру камеры, аккуратно отсоединяя плату и кабели.

Динамик всё ещё будет соединён с платой двумя тонкими проводами питания. Используйте пинцет, чтобы вытащить и отсоединить разъём питания от основной задней аксессуарной платы.

Для лучшего результата захватывайте пинцет как можно ближе к разъёму.

Шаг 14

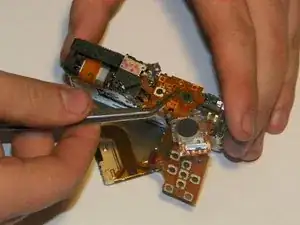

Удерживая верхнюю плату управления пинцетом, аккуратно потяните вверх, чтобы освободить её с монтажных штырей, на которых она установлена.

Учтите, что оптический видоискатель подключён к верхней плате управления и должен выйти вместе с ней.

При необходимости используйте лопатку, чтобы осторожно поддеть и извлечь оптический видоискатель.

Обратите внимание, что ориентация камеры изменена в этом шаге, чтобы правильно показать верхнюю грань камеры.

Шаг 15

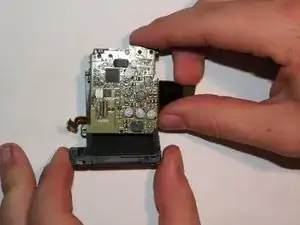

Плата заднего управления теперь должна быть полностью отделена от камеры.

Шаг 16

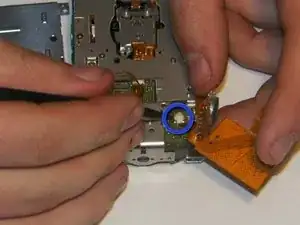

В камере находятся два винта 3,25 мм, которые удерживают крепление для штатива.

Первый винт расположен сзади камеры над креплением штатива.

Второй винт расположен со стороны объектива над креплением штатива.

Удалите второй винт при помощи отвёртки Phillips 00.

Шаг 17

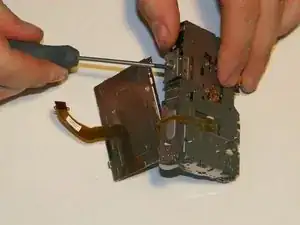

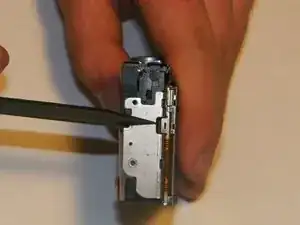

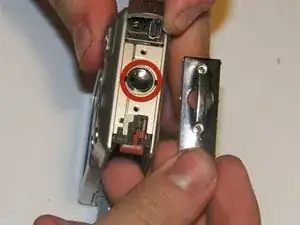

Используйте отвёртку, чтобы поддеть крепление для штатива и снять его с камеры.

Шаг 18

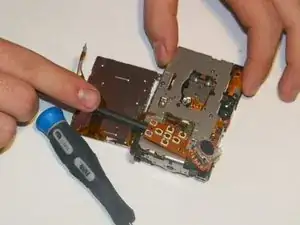

Во внутренней раме находятся шесть винтов 3 мм.

Удалите винты при помощи отвёртки.

Шаг 19

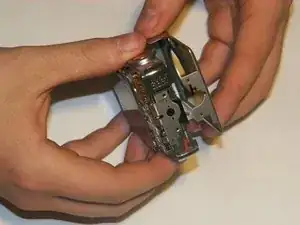

После снятия винтов аккуратно оттяните раму от остальной части камеры.

Внутренняя рама теперь должна быть отключена.

Шаг 20

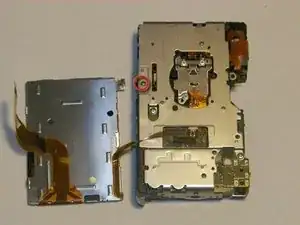

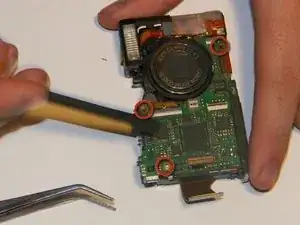

Здесь находятся три винта, которые нужно удалить, если они ещё не сняты.

Шаг 21

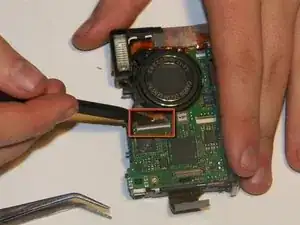

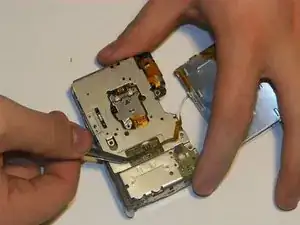

Два ленточных кабеля необходимо отсоединить перед снятием узла. Чтобы снять их, просто отщёлкните защёлки и затем осторожно вытащите кабели пинцетом или лопаткой.

Шаг 22

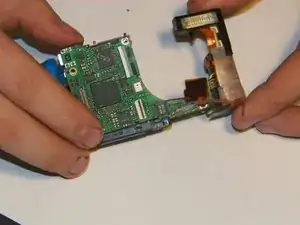

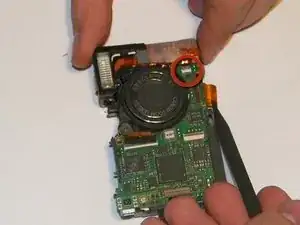

Плотно удерживая переднюю и заднюю части объектива, аккуратно извлеките узел из промежутка между материнской платой и блоком вспышки.

Шаг 23

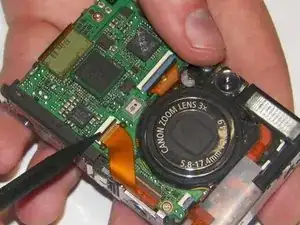

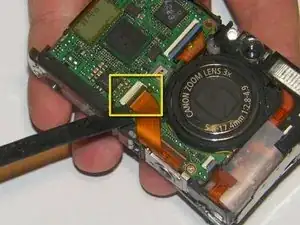

Есть один основной ленточный кабель, который нужно отсоединить от материнской платы с помощью лопатки и пинцета.

Лучше всего снимать блок вспышки одновременно с узлом объектива и мотором.

Шаг 24

В отсеке батареи находится небольшой разъём, который необходимо отсоединить, чтобы полностью снять блок вспышки.

Шаг 25

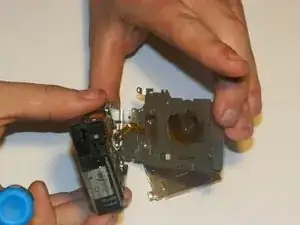

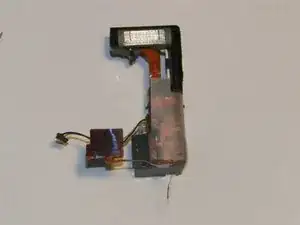

Блок вспышки теперь должен быть отделён от остальной части камеры.

Шаг 26

Отщёлкните разъём, который проходит от задней дополнительной платы к передней части камеры.

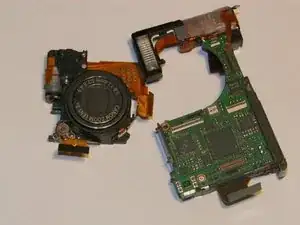

Материнскую плату можно снять примерно в то же время, что и узел объектива и блок вспышки. Кабели, идущие к этим компонентам, также должны быть отключены, если это ещё не сделано.

Шаг 27

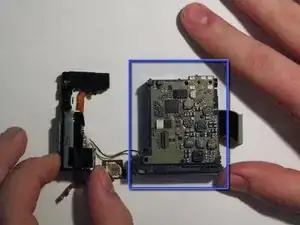

Материнскую плату теперь можно поднять и отделить от остальной части камеры.

Шаг 28

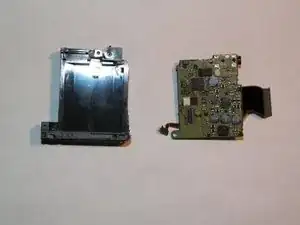

После того как блок вспышки будет отключён и снят, заднюю дополнительную плату можно просто поднять и снять с отсека батареи.

Шаг 29

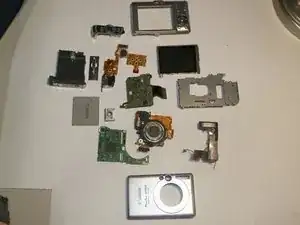

Камера теперь должна быть полностью разобрана.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
