Замена кнопок питания и спуска затвора Canon PowerShot SD 600
Это руководство по снятию и установке кнопок питания и спуска затвора на Canon PowerShot SD 600.
Шаг 1
Переверните камеру так, чтобы был виден отсек батареи. На крышке должен быть надпись "Card/Batt. Open".
Откройте отсек.
Слегка нажмите на крышку отсека вниз и наружу. Стрелка рядом с "Card/Batt. Open" указывает направление, в котором следует нажимать.
Шаг 2
После открытия крышки становятся видны отсеки для батареи и SD-карты.
Обратите внимание на красную защёлку с правой стороны батареи.
Сдвиньте эту защёлку с батареи.
Теперь батарею можно выдвинуть из отсека.
Батарея не выскакивает из отсека. Чтобы вытащить батарею, камеру нужно наклонить.
Шаг 3
Чтобы извлечь SD-карту, нажмите её вниз — она выйдет наружу. (SD-карта на фото не показана)
Убедитесь, что новая или заряженная батарея вставлена в правильном направлении. Стрелка на батарее указывает, какой конец следует вставлять в отсек первым.
Если вы планируете продолжить разборку камеры, оставьте батарею и SD-карту извлечёнными. После извлечения батареи и SD-карты закройте отсек батареи.
Шаг 4

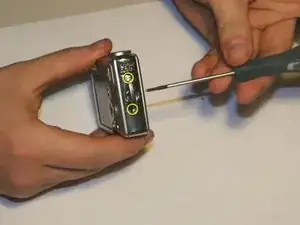

Для снятия внешней рамки нужно удалить шесть наружных винтов длиной 3 мм.
Два винта рядом с креплением штатива на нижней стороне камеры.
Два винта на левой стороне камеры (сторона, на которой только винты).
Два винта на правой стороне камеры, возле крепления ремешка для запястья.
Удалите винты с помощью отвёртки.
Важно: камера повернута относительно предыдущей ориентации, чтобы винты были хорошо видны.
Шаг 5
Снимите крепление ремешка для запястья.
Используйте лопатку, чтобы поддеть его и открыть.
Снимите небольшую круглую крышку под креплением ремешка.
Шаг 6
Осторожно разъедините две части внешней рамки.
Используйте лопатку, чтобы отжать соединения между частями рамки.
После отсоединения части рамки можно легко разделить пальцами.
Сначала должна быть снята задняя часть рамки.
На передней части корпуса должна находиться резиновая уплотнительная шайба. Убедитесь, что уплотнительная шайба остаётся с передней частью рамки.
Ориентация на фотографиях изменена, чтобы показать, какая деталь снимается.
Шаг 7
Кнопки питания и спуска затвора расположены сверху камеры и снимаются единым блоком.
Используйте лопатку, чтобы приподнять блок кнопок питания/спуска затвора и извлечь его из камеры.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
