Замена кнопки затвора Canon Powershot SD550

Кнопка затвора является одной из наиболее часто используемых кнопок на камере. Поэтому она также имеет наибольшую вероятность поломки.

Шаг 1

Извлеките батарею и карту памяти из камеры.

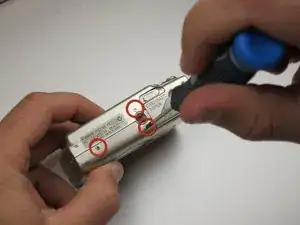

Удалите три винта размером 3.8 мм с нижней стороны камеры.

Каждый из винтов немного отличается, поэтому важно отметить оригинальное расположение каждого винта.

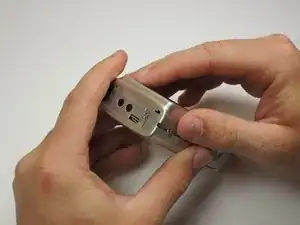

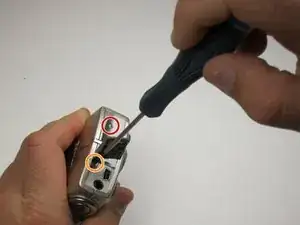

Удалите винт размером 3.2 мм с правой стороны камеры.

Удалите винт размером 2.2 мм с правой стороны камеры.

Один из этих винтов скрыт под крышкой USB-порта.

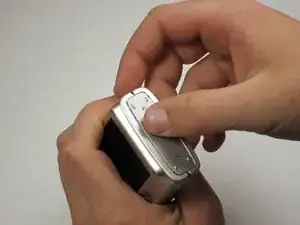

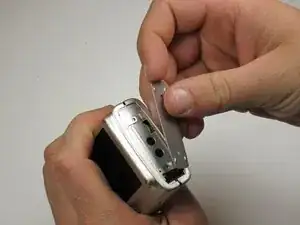

Снимите боковую панель.

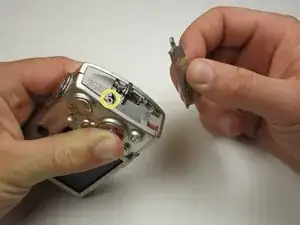

Удалите винт размером 1.8 мм из-под боковой панели.

Удалите два винта размером 2.2 мм с левой стороны камеры.

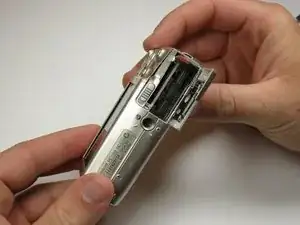

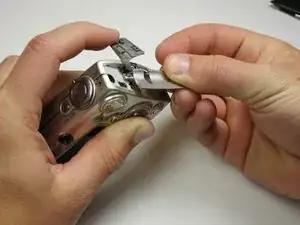

Поднимите пластину с камеры.

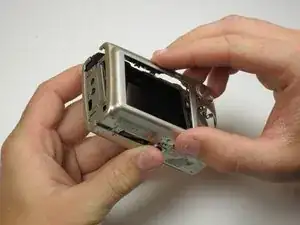

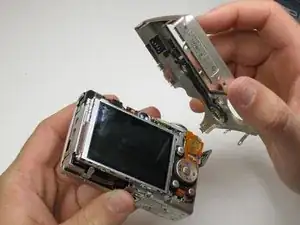

Осторожно поднимите заднюю часть корпуса, чтобы снять её с камеры.

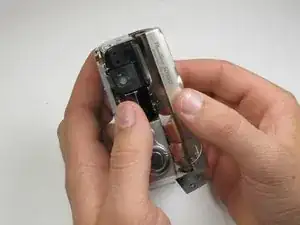

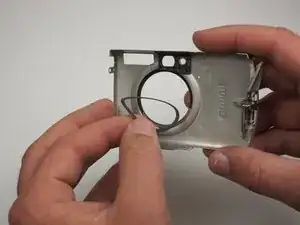

Снимите переднюю часть корпуса камеры.

Не забудьте следить за резиновым кольцом.

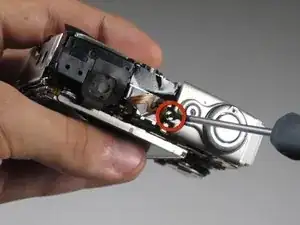

Затем открутите винт размером 2.9 мм, который крепит кнопку затвора к камере.

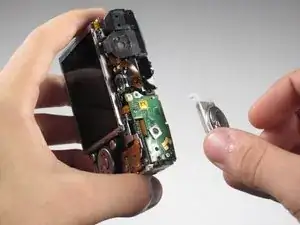

Теперь поднимите кнопку от камеры, открывая плату кнопки.

Вы успешно сняли кнопку затвора.

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
