Замена крепления ремешка для запястья Canon PowerShot SD500 Digital ELPH
Крепление ремешка для запястья — это деталь, вокруг которой наматывается ремешок. Ремешок позволяет удобно носить PowerShot SD500 Digital ELPH. Если оно сломано, у камеры больше не будет ремешка для запястья.
Шаг 1
Сдвиньте крышку батарейного отсека.
Отодвиньте маленькую оранжевую защёлку в сторону, чтобы можно было извлечь батарею.
Шаг 2
Выдвиньте батарею из батарейного отсека.
Шаг 3
Необходимо выкрутить два винта с крестообразным шлицем с помощью отвёртки #00 Phillips. Верхний винт находится под крышкой порта USB, которую можно аккуратно оттянуть от корпуса. Нижний винт виден на панели.
Винты имеют разные размеры. Винт 0.125 дюйма расположен под крышкой порта USB. Винт 0.85 дюйма вкручивается в нижнее отверстие на панели.
Если смотреть на заднюю часть камеры, эти два винта находятся на правой панели камеры.
Шаг 4
Снимите правую боковую крышку с корпуса камеры.
Шаг 5
Выкрутите винт Phillips длиной 0.07 дюйма с помощью отвёртки #00 Phillips.
Шаг 6
Выкрутите два винта Phillips длиной 0.085 дюйма с левой стороны камеры с помощью отвёртки #00 Phillips.
Шаг 7
Снимите левую боковую крышку с камеры.
Шаг 8
Выкрутите три винта Phillips длиной 0.15 дюйма снизу камеры с помощью отвёртки #00 Phillips.
Шаг 9
После откручивания корпуса держите камеру одной стороной вниз и поднимите противоположную часть корпуса, чтобы открыть его.
Извлеките внутренние компоненты камеры и разложите все детали на чистой поверхности.
Переднюю и заднюю крышки может потребоваться аккуратно покачать для снятия.
Шаг 10

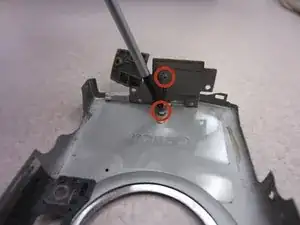

Открутите два винта Phillips на передней крышке камеры с помощью отвёртки #00 Phillips.
Шаг 11

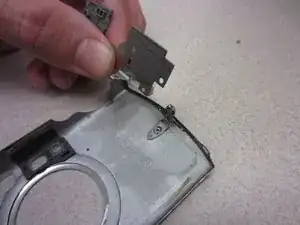

Снимите пластиковую накладку с передней стороны камеры.

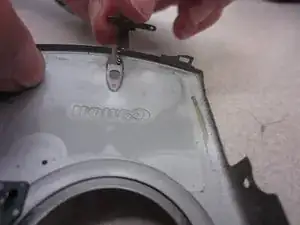

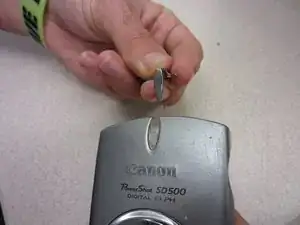

Удалите и оттяните крепление ремешка для запястья с передней стороны камеры.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
