Замена задней платы управления Canon PowerShot SD 600

Переверните камеру так, чтобы был виден отсек для батареи. На отсеке должно быть написано «Card/Batt. Open».

Откройте отсек.

Легко нажмите на крышку отсека вниз и наружу. Стрелка рядом с «Card/Batt. Open» указывает направление, в котором следует нажимать.

После открытия крышки становятся видны отсеки для батареи и SD-карты.

Обратите внимание на красную защёлку с правой стороны батареи.

Сдвиньте эту защёлку с батареи.

Теперь батарея свободна и может быть выдвинута из отсека.

Батарея не выскочит из отсека сама. Необходимо наклонить камеру, чтобы выдвинуть батарею.

Чтобы извлечь SD-карту, нажмите её вниз — она выдавится наружу. (SD-карта не показана)

Убедитесь, что новая или заряженная батарея вставлена в правильном направлении. Стрелка на батарее указывает, какая часть должна быть вставлена в отсек первой.

Если вы планируете дальнейшую разборку камеры, оставьте батарею и SD-карту извлечёнными. После удаления батареи и SD-карты закройте крышку отсека.

Для снятия наружной рамки потребуется отвернуть шесть внешних винтов 3 мм.

Два винта рядом с креплением штатива на нижней стороне камеры.

Два винта на левой стороне камеры (сторона, на которой нет ничего, кроме винтов).

Два винта на правой стороне камеры, у крепления для ремешка на запястье.

Удалите винты с помощью отвертки.

Важно отметить, что камера была повёрнута относительно предыдущей ориентации, чтобы показать винты корректно.

Снимите крепление ремешка на запястье.

Используйте лопаточку, чтобы поддеть его.

Снимите маленькую круглую крышку, находящуюся под креплением ремешка.

Осторожно разъедините две части наружной рамки.

Используйте лопаточку, чтобы поддеть и разъединить компоненты рамки.

После отсоединения две части рамки можно легко разделить пальцами.

Сначала должна быть снята задняя рамка.

На передней панели камеры должен находиться уплотнительное кольцо. Убедитесь, что кольцо остаётся с передней частью рамки.

Ориентация на фотографиях изменена, чтобы правильно показать снимаемую деталь.

Кнопки питания и спуска затвора расположены на верхней части камеры и снимаются единым блоком.

Используйте лопаточку, чтобы поддеть кнопки питания/затвора и снять их с камеры.

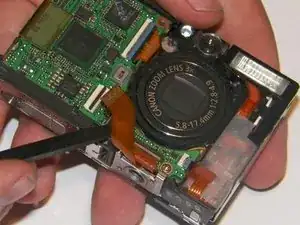

Отключите кабель, который соединяет экран с передней материнской платой.

С помощью лопаточки отщелкните зажимный разъём, удерживающий кабель.

Аккуратно выньте кабель, используя лопаточку.

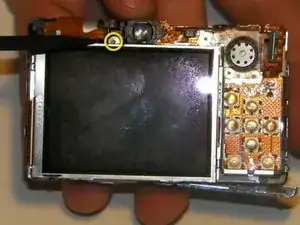

На задней части камеры есть четыре винта 2,5 мм, которые необходимо удалить, чтобы снять экран.

Один в верхней части камеры, прикреплённый к скобе, фиксирующей экран.

Два на задней части камеры, возле динамика.

Один спрятан за скобой.

Осторожно поднимите экран и отделите его от камеры, аккуратно выведя скобы экрана из засечек внизу и слева от камеры.

Не тяните экран слишком сильно — к нему по-прежнему подключён ещё один деликатный кабель, идущий от экрана к задней плате камеры.

С помощью пинцета аккуратно вытяните широкую ленту (показанную на предыдущем шаге) из передней части камеры в заднюю.

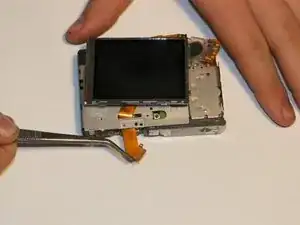

Экран теперь соединён только маленьким кабелем, идущим к задней плате камеры. Используя пинцет, медленно выньте кабель из разъёма.

Для наилучшего результата захватывайте кабель как можно ближе к разъёму.

Экран теперь должен быть отделён от корпуса камеры. Осторожно обращайтесь с разъёмами на объективе, чтобы обеспечить их успешное повторное подключение.

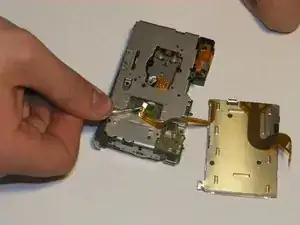

Сначала необходимо снять ленточный кабель, соединяющий плату управления с зелёной задней дополнительной платой на камере.

Это делается путём отщёлкивания зажимного разъёма и аккуратного вынимания кабеля пинцетом или лопаточкой.

С помощью лопаточки аккуратно поднимите плату с контактов снизу.

Продолжайте поднимать плату по контуру камеры, осторожно освобождая плату и кабели.

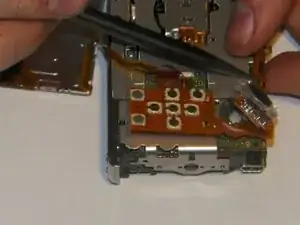

Динамик по-прежнему будет подключён к плате двумя тонкими проводами питания. Используйте пинцет, чтобы вытащить и отсоединить разъём питания от основной задней дополнительной платы.

Для наилучшего результата захватывайте пинцетом как можно ближе к штекеру.

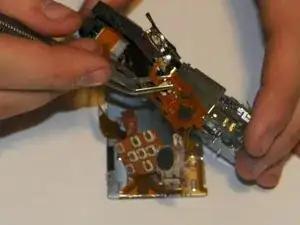

Удерживая верхнюю плату управления пинцетом, аккуратно потяните вверх, чтобы освободить её с направляющих штифтов, на которых она установлена.

Учтите, что оптический видоискатель подключён к верхней плате управления и должен выйти вместе с ней.

При необходимости используйте лопатку, чтобы аккуратно поддеть и извлечь оптический видоискатель.

Обратите внимание, что ориентация камеры была изменена в этом шаге, чтобы корректно показать верхнюю грань камеры.

Задняя плата управления теперь должна быть полностью отделена от камеры.
