Замена материнской платы Canon Powershot SD550

Извлеките аккумулятор и карту SD из камеры.

Удалите три винта 3,8 мм с нижней стороны камеры.

Каждый винт слегка отличается, поэтому важно запомнить исходное расположение каждого винта.

Удалите винт 3,2 мм с правой стороны камеры.

Удалите винт 2,2 мм с правой стороны камеры.

Один из этих винтов скрыт под крышкой разъема USB.

Снимите боковую панель.

Удалите винт 1,8 мм, расположенный под боковой панелью.

Удалите два винта 2,2 мм с левой стороны камеры.

Снимите пластину с камеры.

Осторожно приподнимите заднюю часть корпуса, чтобы снять её с камеры.

Снимите переднюю часть корпуса камеры.

Обязательно сохраните резиновое кольцо.

Отделите навигационные кнопки от панели кнопок и отложите их в сторону.

Чтобы освободить ЖК-дисплей, удалите винт 2,9 мм в верхнем левом углу.

Поверните экран по часовой стрелке, пока он не отойдет от камеры.

К задней части экрана прикреплены два ленточных кабеля. В этот момент не пытайтесь снять экран.

Чтобы отключить ленточные кабели, аккуратно потяните их прямо из разъемов. Делайте это осторожно, чтобы не повредить соединения.

После отсоединения обоих кабелей снимите экран, оттянув его от камеры.

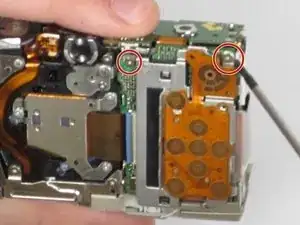

Удалите два винта 3,4 мм, которые ещё удерживают панель контактных кнопок на камере.

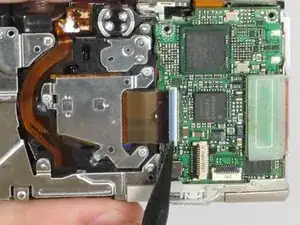

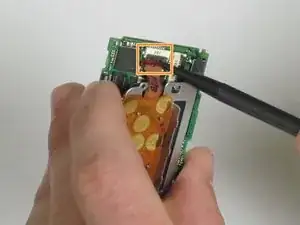

С помощью лопатки отключите ленточный кабель, соединяющий панель контактных кнопок с материнской платой.

Осторожно оттяните панель контактных кнопок от материнской платы.

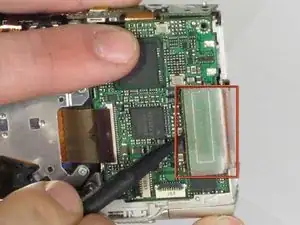

Под панелью контактных кнопок находится большой разъем.

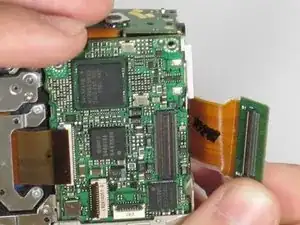

Используя лопатку в качестве рычага, отсоедините разъем и оттяните его от материнской платы.

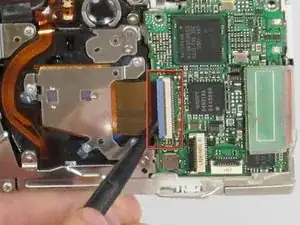

Последний ленточный кабель зажат синей защелкой. Подденьте лопатку под синюю защелку.

Используя лопатку в качестве рычага, отогните синюю защелку вверх, чтобы разблокировать ленточный кабель.

Вставьте лопатку в отверстие в ленточном кабеле и вытяните кабель из разъема.

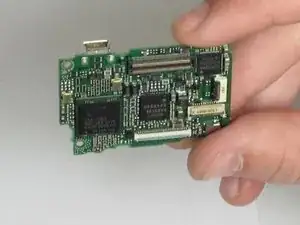

Снимите материнскую плату, вытащив её пинцетом или лопаткой.
