Замена материнской платы Canon PowerShot SD 600
Шаг 1

Переверните камеру так, чтобы был виден отсек батареи. На крышке отсека должно быть указано «Card/Batt. Open».
Откройте отсек.
Легко надавите на крышку отсека вниз и наружу. Стрелка рядом с надписью «Card/Batt. Open» указывает направление, в котором необходимо нажимать.
Шаг 2

После открытия крышки становятся видны отсеки для батареи и SD-карты.
Обратите внимание на красный язычок с правой стороны батареи.
Сдвиньте этот язычок с батареи.
Теперь батарея свободно выдвигается из отсека.
Батарея не выскочит из отсека сама. Для выдвижения батареи камеру нужно слегка наклонить.
Шаг 3

Чтобы извлечь SD-карту, нажмите на неё вниз — она выскочит. (SD-карта на фото не показана)
Убедитесь, что новая или заряженная батарея ориентирована правильно. На батарее есть стрелка, указывающая, какой конец должен быть вставлен в отсек первым.
Если вы собираетесь разбирать камеру дальше, оставьте батарею и SD-карту вынутыми. После извлечения батареи и SD-карты обязательно закройте отсек.
Шаг 4


Для снятия внешней рамки необходимо выкрутить шесть наружных винтов длиной 3 мм.
Два винта возле крепления штатива на нижней части камеры.
Два винта на левой стороне камеры (сторона с одними только винтами).
Два винта на правой стороне камеры, рядом с креплением ремешка.
Удалите винты с помощью отвертки.
Важно: камера повернута относительно предыдущей ориентации, чтобы лучше показать расположение винтов.
Шаг 5


Снимите крепление ремешка.
Используйте лопатку, чтобы поддеть его и открыть.
Снимите небольшую круглую крышку под креплением ремешка.
Шаг 6


Осторожно разъедините две части внешней рамки.
Используйте лопатку, чтобы поддеть и разъединить две части рамки.
После отсоединения две части рамки можно легко разделить пальцами.
Сначала должна быть снята задняя рамка.
На передней части корпуса должна быть уплотнительная резинка. Сохраните уплотнительную резинку на передней части рамки.
Ориентация на фотографиях изменена, чтобы лучше показать снимаемую деталь.
Шаг 7

Кнопки питания и спуска затвора расположены на верхней части камеры и снимаются единым блоком.
Используйте лопатку, чтобы поддеть и приподнять блок кнопок питания/спуска затвора.
Шаг 8


Отсоедините кабель, соединяющий экран с передней платой материнской платы.
С помощью лопатки отщелкните разъём-фикcатор (jawbone connector), удерживающий кабель.
Осторожно вытяните кабель с помощью лопатки.
Шаг 9


На задней части камеры находятся четыре винта длиной 2,5 мм, которые необходимо выкрутить, чтобы снять экран.
Одна сверху камеры, закреплённая кронштейном, который фиксирует экран.
Два на задней части камеры, рядом с динамиком.
Один скрыт за кронштейном.
Шаг 10


Осторожно приподнимите экран и отделите его от корпуса, стараясь освободить крепления экрана из защёлок на нижней и левой сторонах камеры.
Не тяните сильно за экран — к нему всё ещё подключён другой тонкий кабель, идущий к задней плате камеры.
Осторожно вытяните широкий гибкий шлейф (показан на предыдущем шаге) с передней части камеры в заднюю с помощью пинцета.
Шаг 11


Экран теперь подключён только одним небольшим кабелем к задней плате камеры. С помощью пинцета медленно вытяните кабель из разъёма.
Для лучшего результата захватите кабель как можно ближе к разъёму.
Экран теперь должен быть полностью отделён от корпуса. Будьте осторожны, чтобы не повредить разъёмы на объективе, чтобы при сборке он корректно подключился.
Шаг 12

Сначала необходимо отсоединить гибкий шлейф, соединяющий плату управления с зелёной задней вспомогательной платой камеры.
Для этого отщелкните разъём-фиксатор и аккуратно вытяните шлейф пинцетом или лопаткой.
Шаг 13


Используя лопатку, осторожно подденьте плату снизу за контакты, удерживающие её.
Ведите плату вверх и вокруг корпуса камеры, аккуратно отсаживая плату и кабели.
Динамик по-прежнему будет подключён к плате двумя тонкими проводами питания. Используйте пинцет, чтобы подтянуть и отсоединить разъём питания от основной задней вспомогательной платы.
Для наилучшего результата захватите пинцетом как можно ближе к штекеру.
Шаг 14


Захватите верхнюю плату управления пинцетом и аккуратно потяните вверх, чтобы освободить её с посадочных штифтов, на которых она установлена.
Учтите, что оптический видоискатель подключён к верхней плате управления и должен выйти вместе с ней.
При необходимости используйте лопатку, чтобы осторожно поддеть и вынуть оптический видоискатель.
Обратите внимание, что ориентация камеры была изменена на этом шаге, чтобы правильно показать верхнюю панель камеры.
Шаг 15

Задняя плата управления теперь должна быть полностью отделена от камеры.
Шаг 16

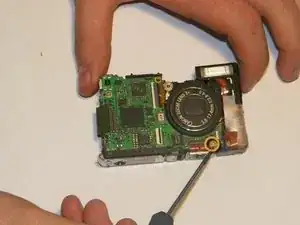

В камере находятся два винта длиной 3,25 мм, удерживающие крепление для штатива.
Первый винт расположен на задней стороне камеры над креплением для штатива.
Второй винт расположен со стороны объектива над креплением для штатива.
Удалите второй винт с помощью отвертки Phillips 00.
Шаг 17

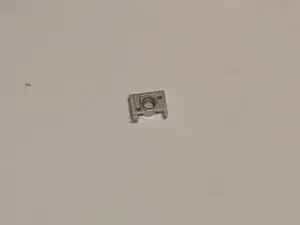

Используйте отвертку, чтобы поддеть и оторвать крепление для штатива от камеры.
Шаг 18

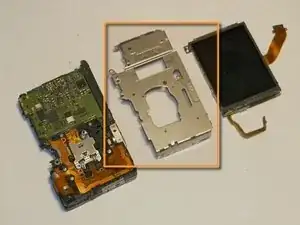

Во внутренней раме находятся шесть винтов длиной 3 мм.
Удалите винты с помощью отвертки.
Шаг 19


После снятия винтов аккуратно оттяните раму от остальной части камеры.
Внутренняя рама теперь должна быть отключена.
Шаг 20

Есть три винта, которые нужно удалить, если они ещё не удалены.
Шаг 21


Необходимо отсоединить два ленточных кабеля перед снятием узла. Чтобы отсоединить их, просто разомкните защёлки-разъёмы и затем аккуратно вытяните кабели пинцетом или лопаткой.
Шаг 22

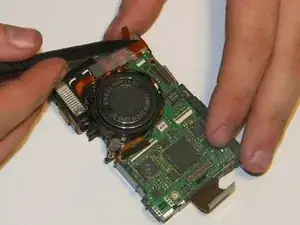

Плотно удерживая переднюю и заднюю части объектива, аккуратно извлеките узел между материнской платой и блоком вспышки.
Шаг 23

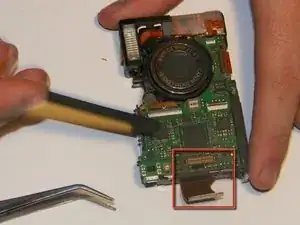

Есть один основной ленточный кабель, который необходимо отключить от материнской платы с помощью лопатки и пинцета.
Лучше снимать блок вспышки одновременно с узлом объектива и мотором.
Шаг 24

В отсеках для батареи находится маленький разъём, который необходимо отсоединить, чтобы блок вспышки можно было полностью снять.
Шаг 25

Блок вспышки теперь должен быть отделён от остальной части камеры.
Шаг 26

Разомкните разъём, который идёт от задней вспомогательной платы к передней части камеры.
Материнскую плату можно снять примерно в то же время, что и узел объектива и блок вспышки. Кабели, идущие к каждому из этих компонентов, также следует отключить, если они ещё не отключены.
Шаг 27

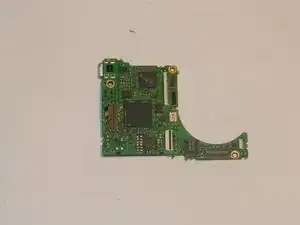

Теперь материнскую плату можно поднять и отделить от остальной части камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
