Замена микрофона в Xiaomi Yi
Если звук в ваших записях искажен или отсутствует, возможно, стоит заменить микрофон. Это руководство покажет, как открыть Xiaomi Yi и найти микрофон для замены.
Шаг 1
Сдвиньте переключатель отсека батареи влево.
Поднимите крышку отсека батареи вверх.
Шаг 2
Поднимите язычок батареи вверх.
Извлеките батарею, потянув за вытяжной язычок.
Шаг 3
Вставьте пластиковый инструмент для вскрытия в любую из сторон камеры.
Подденьте пластиковым инструментом по шву между передней и задней панелями.
Шаг 4
Проведите инструментом по шву, пока передняя панель полностью не отделится от задней панели.
Шаг 5
Удалите четыре винта Phillips #000 длиной 3,8 мм, расположенные по внешним углам платы.
Шаг 6
С помощью пинцета снимите черную распорку, расположенную в верхней части корпуса камеры, и отложите деталь в сторону.
Шаг 7
Снимите плату с задней крышки, аккуратно потянув за корпус объектива.
Задняя панель остаётся.
Шаг 8

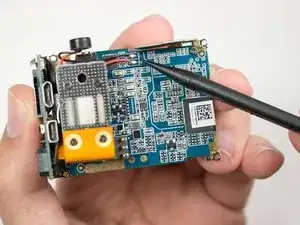

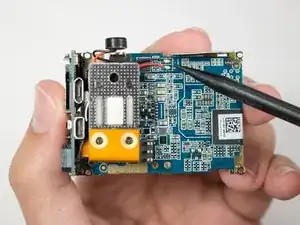

Найдите точки пайки, соединённые с красным и черным проводом на обратной стороне платы.
Шаг 9

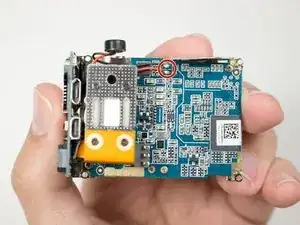

Нагрейте эти две точки паяльником и удалите микрофон. Припаяйте новый микрофон, нанеся свежий припой.
Паяльники очень горячие, а пары расплавленного припоя могут вызывать раздражение. Используйте только в чистом, хорошо проветриваемом помещении.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
