Замена экрана Epson PPC650
Если экран вашего Epson PPC650 треснул, не реагирует или отображает искаженное изображение, это руководство поможет вам заменить его для восстановления полной функциональности.
Перед началом проверьте наличие неплотных соединений или проблем с программным обеспечением, которые могут вызывать неисправности дисплея. Если экран по-прежнему не отвечает или физически поврежден, необходима его замена.
Данный ремонт требует осторожного обращения с хрупкими компонентами. Если экран разбит, используйте защитные перчатки, чтобы избежать травм. Кроме того, обязательно выключите устройство и отсоедините его от любых внешних источников питания перед началом ремонта.
Шаг 1

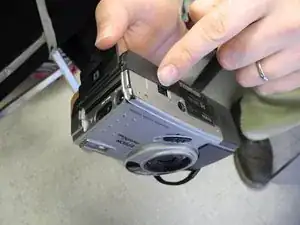

Найдите серебристую кнопку питания. Аккуратно переведите кнопку в среднее положение с пометкой «выкл», чтобы выключить камеру.

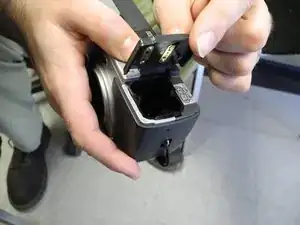

Извлеките батареи из отсека для батарей, расположенного на нижней стороне камеры.
Извлеките карту SD из отсека, расположенного на плоской левой стороне камеры.
Шаг 2

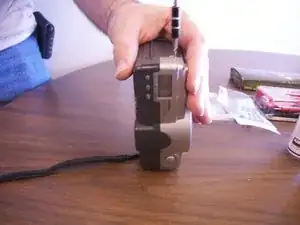

Выкрутите два винта на закругленной стороне камеры.
Шаг 3

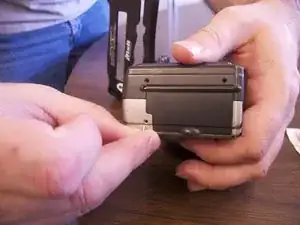

Выкрутите три винта на плоской стороне камеры.
Все серебристые винты вкручиваются в серебристую сторону камеры.
Все черные винты вкручиваются в черную сторону камеры.
Шаг 4

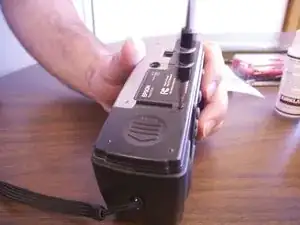

Выкрутите четыре винта с нижней части камеры.
Все серебристые винты вкручиваются в серебристую сторону камеры.
Все черные винты вкручиваются в черную сторону камеры.
Шаг 5

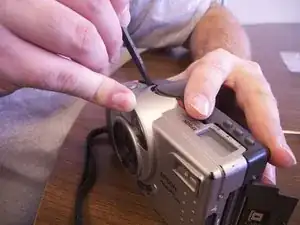

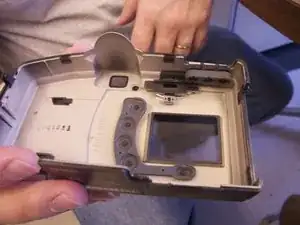

Разделите переднюю и заднюю части пластикового корпуса камеры с помощью лопатки.
ПРЕДУПРЕЖДЕНИЕ: При снятии передней пластиковой панели будьте осторожны с проводами, подключенными к управлению диафрагмой.
Прилагайте минимальное усилие, чтобы пластиковый корпус не сломался.
При отделении маленькой серебристой боковины может выпасть индикатор режимов просмотр/выкл/воспроизведение.
Пластиковое смотровое окошко, расположенное в верхней части камеры, также может ослабнуть и выпасть.
Шаг 6

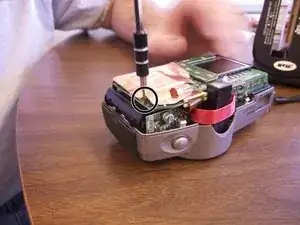

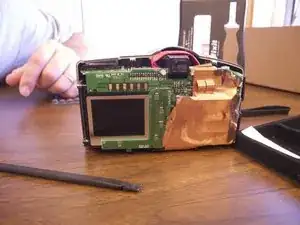

Снимите медный лист с передней и задней панелей.
Используйте лопатку, чтобы отпаять медную панель.
Используйте лопатку, чтобы отделить заднюю плату от камеры.
Шаг 7

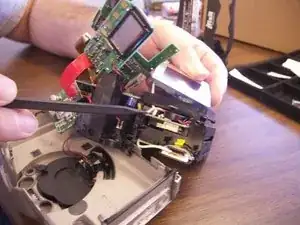

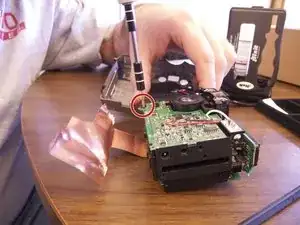

Экран для просмотра изображений приклеен к основанию, а также подключен розовым и белым проводами.
Приложите минимальное усилие, чтобы отсоединить экран от камеры.
Отсоедините розовый и белый провода от внутренней панели. Эти провода припаяны.

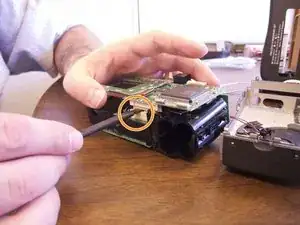

Отсоедините оранжевый кабель передачи данных, который подключен к задней плате.
Шаг 8
После того как все провода отсоединены и старый экран удален, установите новый экран в камеру.
Вставьте кабель передачи данных в заднюю часть камеры и в новый экран.
Припаяйте новые розовый и белый провода к внутренней плате.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
