Замена ЖК-дисплея камеры Samsung

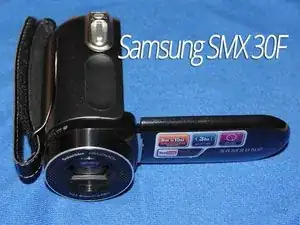

Как заменить гибкий кабель ЖК-дисплея на Samsung SMX 30F. Этот кабель соединяет ЖК-дисплей с материнской платой камеры. Для замены только самого дисплея процесс гораздо проще и занимает около десяти минут.

Шаг 1: Снимите передний блок.

Удалите все винты на передней части камеры

Затем аккуратно потяните блок, будьте осторожны — он соединён с камерой относительно короткими кабелями.

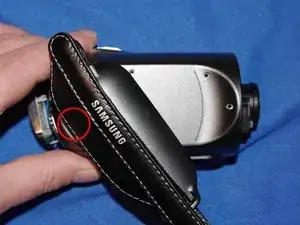

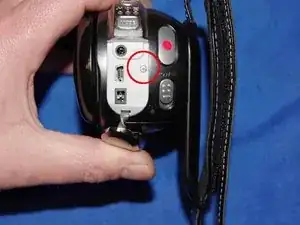

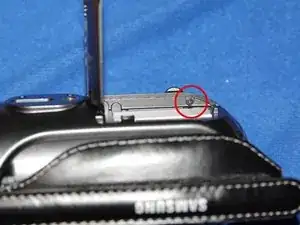

Удалите все винты, обходя устройство по периметру. Будьте внимательны — некоторые скрыты под рукояткой, за крышками ...

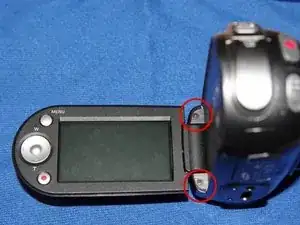

В завершение снимите два винта, соединяющие экран с корпусом камеры.

Теперь вы можете снять оболочку камеры — она должна легко сниматься; если чувствуете сопротивление, значит вы где‑то оставили винт.

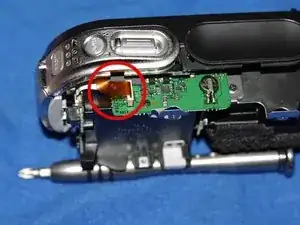

Снимите корпус осторожно — кабель легко отсоединяется от очень хрупкого разъёма.

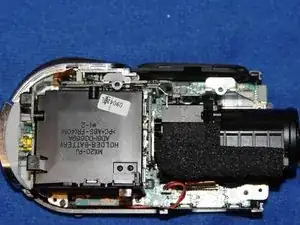

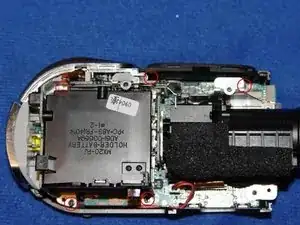

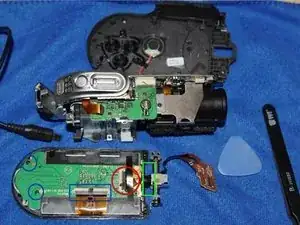

Теперь можно удалить винты, крепящие материнскую плату к рамке.

Затем аккуратно снимите материнскую плату, чтобы получить доступ к кабелю ЖК-дисплея.

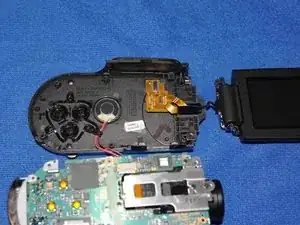

Снимите кабель с рамки.

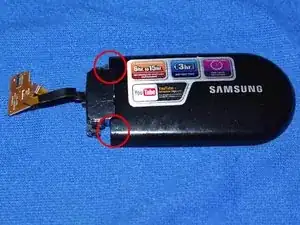

Открутите 4 винта экрана и аккуратно откройте его с помощью лопатки.

Теперь вы можете заменить кабель. Кабель оборачивается вокруг металлической оси, поэтому при разборке посчитайте количество витков, чтобы облегчить сборку.

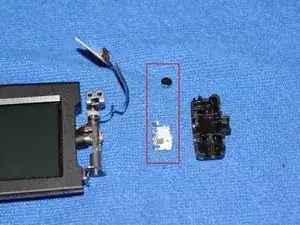

При сборке сначала установите металлическую скобу и маленький магнит в чёрный держатель, затем установите его обратно на металлическую ось.
