Замена ЖК-экрана Panasonic Camera DMC-TZ3

Извлеките аккумулятор и карту памяти из устройства.

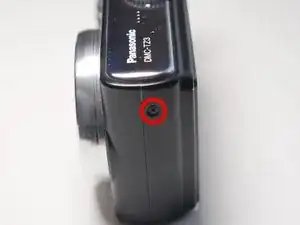

Отверните один винт 0,5 мм на левой стороне камеры.

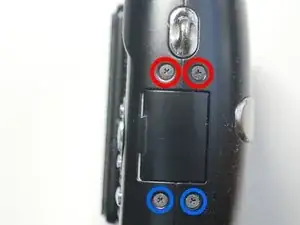

Отверните 4 винта (0,5 мм) с правой стороны камеры.

Два винта находятся вверху.

Два винта находятся внизу.

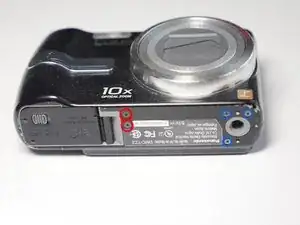

Отверните 5 винтов с основания камеры.

Рядом с отсеком для аккумулятора находятся два винта (0,2 мм).

Вокруг отверстия крепления на штатив находятся три винта (0,5 мм).

Медленно откройте заднюю крышку, отводя её от устройства.

Полоска для ремешка может легко потеряться, поэтому сейчас хороший момент её снять.

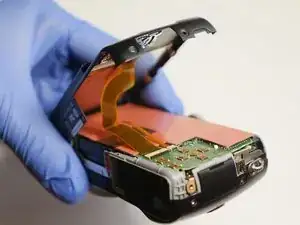

Будьте осторожны. Задняя крышка соединена с основной платой кабелями. Перед снятием задней крышки необходимо отсоединить эти кабели.

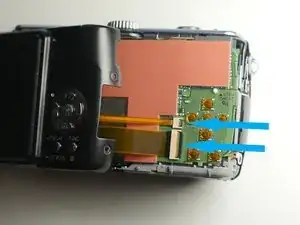

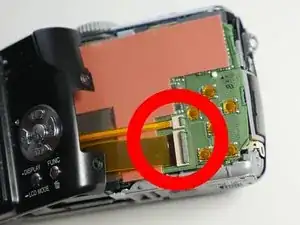

Отсоедините оба ленточных кабеля с помощью лопатки или другого инструмента.

Поднимите чёрную защёлку вверх, разблокировав ленточный кабель.

Когда защёлка будет в поднятом положении, вы можете вытянуть кабель. Освободите кабель, вытащив его.

НЕ тяните за заднюю крышку, чтобы освободить кабель.

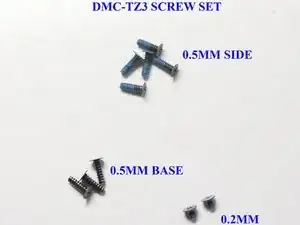

Расположение винтов

Убедитесь, что вы организовали винты, чтобы облегчить повторную сборку.

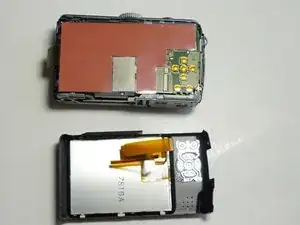

Снимите заднюю панель с корпуса камеры.

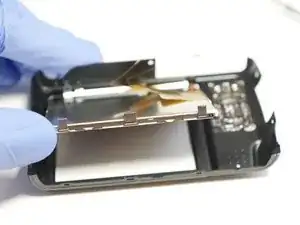

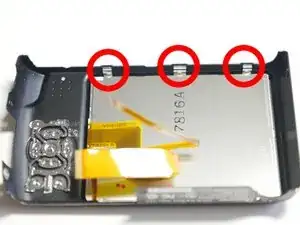

Используйте лопатку или другой инструмент, чтобы освободить 3 защёлки между корпусом ЖК-экрана и корпусом камеры.

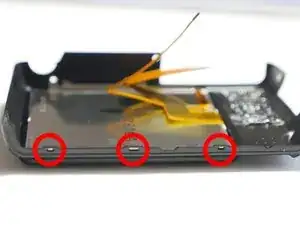

Примечание: при сборке все 3 защёлки должны быть установлены в пазах, как показано на втором снимке.

Поднимите ЖК-экран, как показано на третьем снимке.

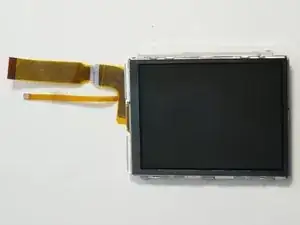

Замените старый ЖК-экран на новый.

Вы можете приобрести ЖК-экран с подсветкой или без. Намного удобнее, если вы приобретёте ЖК-экран с подсветкой.

Запчасть для замены ЖК-экрана Panasonic Lumix DMC-TZ3 VYK2C31
