Замена объектива Jazz Digi-Stix JDC11

Переверните устройство так, чтобы дно было обращено вверх. Используя большой палец, нажмите на вкладку внизу в направлении, указанном стрелкой, и затем поднимите незащелкивающуюся часть вкладки.

Наклоните устройство так, чтобы батарейки выпали.

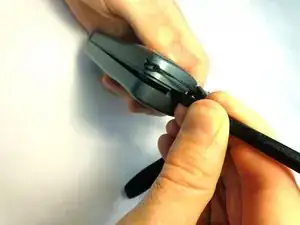

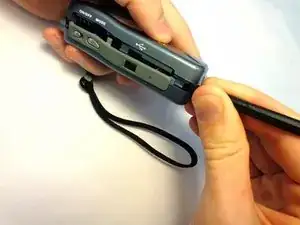

Аккуратно вставьте плоский конец лопатки в шов на верхней стороне устройства. Осторожно поверните лопатку, чтобы открыть устройство. Повторите этот шаг в различных местах по периметру шва устройства до полной разборки двух половин корпуса.

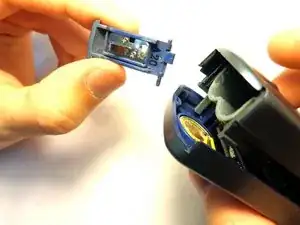

Перед полной разборкой двух половин отделите корпус от крышки отсека батареи, разъединяя их. Будьте осторожны, чтобы не сломать пластиковую петлю при снятии крышки отсека батареи.

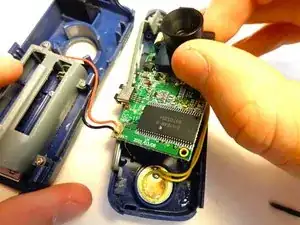

Убедитесь, что аккуратно разделяете корпус. Существует два провода (один красный и один черный), которые могут отсоединиться от материнской платы.

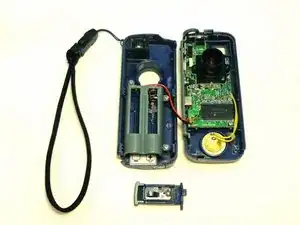

Осторожно разделите две половины устройства.

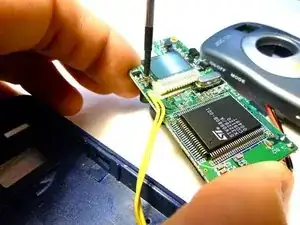

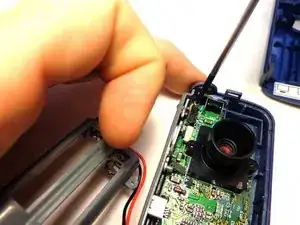

Чтобы снять плату с правой части устройства, открутите два винта Philips #00 длиной 5.6 мм.

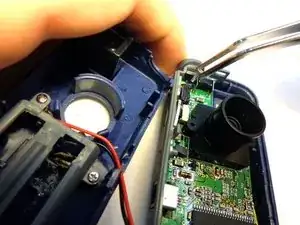

Когда винты будут полностью откручены, используйте пинцет, чтобы удалить их из устройства.

Переверните устройство так, чтобы объектив был обращен вниз. Будьте осторожны, чтобы не отделить проводки во время этого шага.

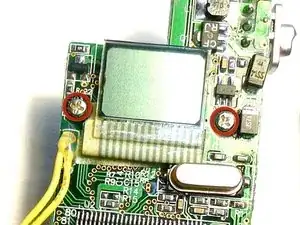

Найдите и открутите два винта Philips #00, длиной 5.6 мм, которые крепят объектив к плате.

Переверните устройство обратно так, чтобы объектив был обращен вверх, и аккуратно снимите объектив с платы.
