Замена корпуса Jazz Digi-Stix JDC11

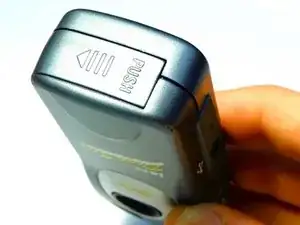

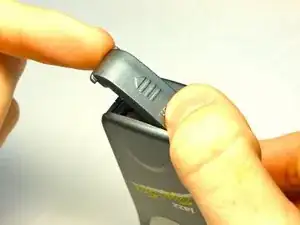

Переверните устройство так, чтобы нижняя часть была направлена вверх. Большим пальцем нажмите на защёлку внизу в направлении, указанном стрелкой, затем приподнимите отщёлкнутую часть защёлки.

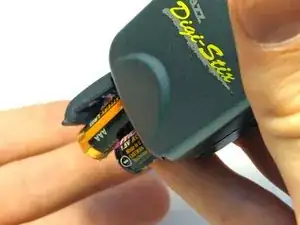

Наклоните устройство так, чтобы батарейки выскользнули наружу.

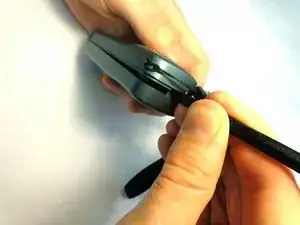

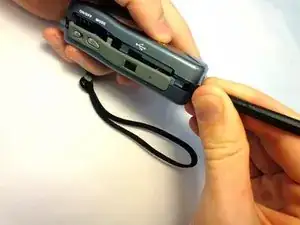

Аккуратно вставьте плоский конец лопатки в зазор на верхней стороне устройства. Осторожно поверните лопаткой, чтобы раскрыть корпус. Повторяйте этот шаг в последовательных местах по периметру шва, пока половины корпуса не разойдутся.

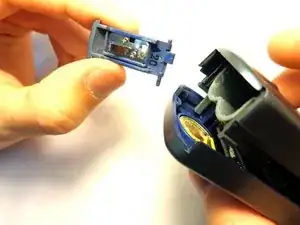

Перед полным разделением двух половин отсоедините корпус от крышки отсека батареи, раздвинув корпус. Будьте осторожны, чтобы не сломать пластмассовую петлю при снятии крышки отсека батареи.

При разъединении корпуса могут отсоединиться два провода (красный и чёрный) от материнской платы.

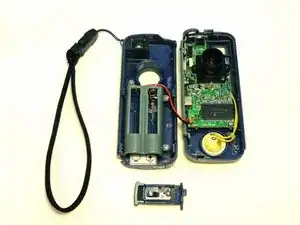

Осторожно раздвиньте две половины устройства.

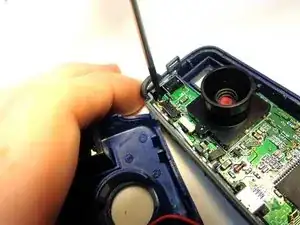

Чтобы снять плату из правой секции устройства, отвинтите два винта Phillips #00 длиной 5,6 мм.

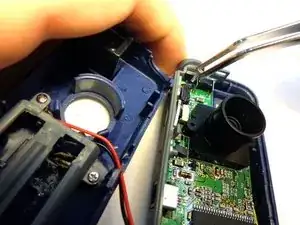

Когда винты полностью выкручены, используйте пинцет, чтобы извлечь их из устройства.

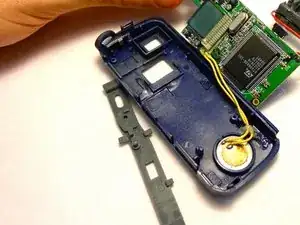

Аккуратно отделите серую боковую панель от корпуса и отложите её в сторону.

Используйте пинцет, чтобы захватить нижнюю часть кнопки съёмки. Потяните кнопку съёмки от корпуса и отложите её в сторону.

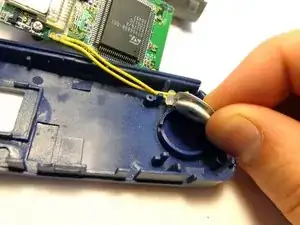

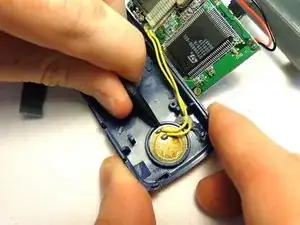

Чтобы извлечь микрофон из корпуса, вставьте наконечник лопатки под край микрофона и подденьте его, чтобы отстегнуть от корпуса.

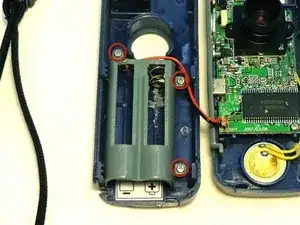

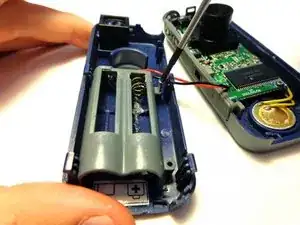

Открутите три винта Phillips #00 длиной 5,6 мм, которые соединяют отсек для батарей с корпусом.

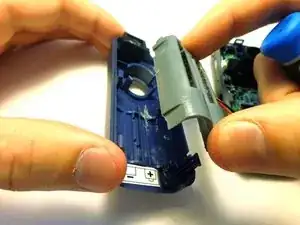

Снимите отсек батарей с корпуса устройства.

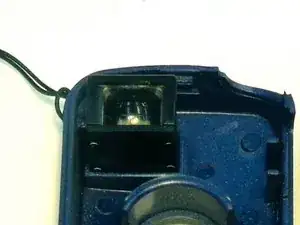

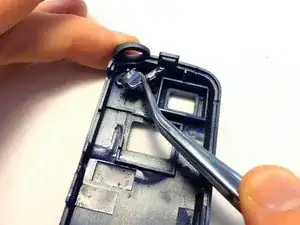

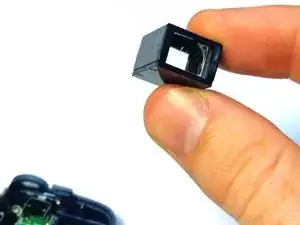

Снимите видоискатель из верхнего левого угла корпуса, аккуратно потянув его наружу.

Если в заменяемом корпусе нет ремешка на запястье, снимите ремешок с вашего устройства, продев пластиковую вкладку через петлю шнурка, затем полностью протяните её через петлю.
