Замена видоискателя Jazz Digi-Stix JDC11
Это руководство поможет пользователю при установке видоискателя этого устройства. Видоискатель — окуляр, через который пользователь смотрит для съёмки фотографии. Это руководство понадобится, если видоискатель поцарапан или треснул. При установке новой детали убедитесь, что видоискатель установлен правильно.
Шаг 1
Переверните устройство так, чтобы дно было направлено вверх. Большим пальцем нажмите вкладку внизу в направлении, указанном стрелкой, затем поднимите отогнутую часть вкладки.
Шаг 2
Наклоните устройство так, чтобы батарейки выскользнули наружу.
Шаг 3

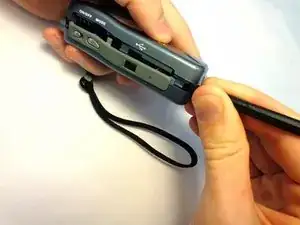

Аккуратно вставьте лопаточку в зазор на верхней стороне устройства, наклоните и проверните лопаточку, чтобы открыть корпус. Продвигайте её по периметру устройства, пока две половины корпуса не разойдутся.

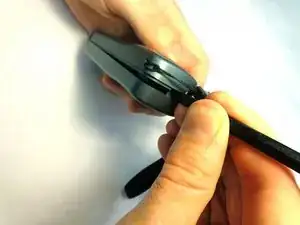

Перед полным разделением двух половин захватите вкладку внизу устройства и оттяните половины корпуса от шарнирной части вкладки, чтобы не сломать пластиковые направляющие.
При разделении двух половин корпуса будьте осторожны, чтобы не отсоединить различные провода, подключённые к плате и отсека батареи.
Шаг 4
Вытащите видоискатель из левой стороны корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
