Замена кнопки питания Jazz Digi-Stix JDC11
Этот гид поможет Вам заменить кнопку питания для данного устройства. Кнопка питания представляет собой пластиковую деталь, видимую снаружи устройства. Этот гид предназначен для использования в случае повреждения детали. Если кнопка питания не реагирует, вероятно, проблема связана с материнской платой устройства, и простая замена детали может не решить проблему.
Шаг 1
Переверните устройство так, чтобы нижняя часть оказалась вверх. С помощью большого пальца нажмите на язычок внизу в направлении, указанном стрелкой, и затем поднимите незащелкивающуюся часть язычка.
Шаг 2
Наклоните устройство так, чтобы батарейки выскочили.
Шаг 3

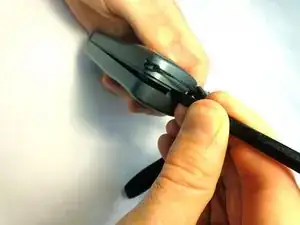

Осторожно вставьте плоский конец лопатки в шов на верхней стороне устройства. Осторожно поворачивайте лопатку, чтобы открыть устройство. Повторите этот шаг в разных местах по шву устройства, пока две половинки корпуса не разделятся.

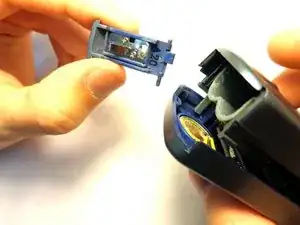

Перед полным разделением двух половин отделите корпус от крышки батарейного отсека, раздвигая корпус. Будьте осторожны, чтобы не сломать пластиковую петлю при снятии крышки батарейного отсека.
Шаг 4
Будьте осторожны при разъединении корпуса. Существует два провода (один красный и один черный), которые могут отсоединиться от материнской платы.

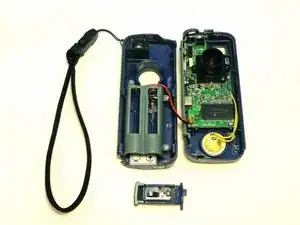

Осторожно разделите две половины устройства.

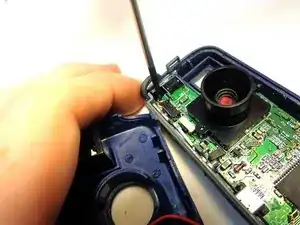

Чтобы снять печатную плату из правой части устройства, открутите два винта Phillips #00 длиной 5,6 мм.
После полного откручивания винтов, используйте пинцет, чтобы извлечь их из устройства.
Шаг 5

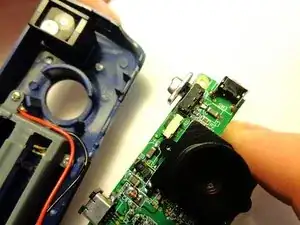

Осторожно поднимите печатную плату из корпуса. Убедитесь, что провода не отсоединяются от печатной платы или корпуса.
Кнопка питания расположена на верхней левой стороне платы. Потяните выключатель вбок от печатной платы, чтобы снять его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
