Замена LCD-дисплея Canon Powershot ELPH 100 HS
Распространенная проблема с этой камерой — треснувший экран или экран, не показывающий изображение, что указывает на его повреждение. Это руководство проведет вас через процесс замены экрана.
Шаг 1
Найдите крышку аккумулятора на дне вашей камеры.
Сдвиньте защелку вправо, чтобы открыть крышку аккумулятора.
Шаг 2
Откройте крышку аккумулятора.
Используя пальцы, вытащите аккумулятор из камеры.
Это не оригинальный аккумулятор, который поставлялся с камерой, поэтому ваш может выглядеть иначе.
Шаг 3
Нажмите на карту памяти, пока она не щелкнет и не освободится.
Поднимите карту памяти, чтобы вынуть её.
Шаг 4
Используя отвертку Phillips #00, удалите два винта 3.1 мм на дне камеры.
Следите за всеми винтами, которые вы извлекаете из внешнего корпуса.
Экран камеры должен быть обращен к вам.
Шаг 5
Убедитесь, что экран обращен к вам, затем поверните его до тех пор, пока не увидите винты по бокам камеры.
Используйте отвертку Phillips #00 для снятия двух винтов 3.1 мм.
Шаг 6
С экраном все еще обращенным к вам, поверните камеру на 180 градусов.
Сторона с портом зарядки теперь должна быть обращена вверх.
Шаг 7
Используйте отвертку Philips #00, чтобы открыть крышку порта зарядки.
После того как вы открыли крышку порта зарядки, поверните ее, чтобы получить доступ к винту под ней, который будет показан на следующем изображении.
Удалите оба винта 3.1 мм с помощью отвертки Phillips #00.
На изображении все еще показан винт из шага 3 на месте.
Шаг 8
Поверните камеру так, чтобы дно снова было обращено вверх.
С открытой крышкой аккумулятора используйте лопатку, чтобы снять крышку с передней части камеры.
Осторожно пройдите вдоль всех краев до тех пор, пока крышка не освободится.
Шаг 9
После того как вся передняя крышка будет снята, осторожно снимите её.
Будьте осторожны, чтобы не сломать защелки, которые держат её на месте.
Шаг 10
Точно так же, как в шагах 4–6, осторожно используйте лопатку, чтобы снять заднюю крышку.
Пройдите по всем границам задней крышки, чтобы снять её с камеры безопасно.
Будьте осторожны, чтобы не сломать защелки.
Шаг 11

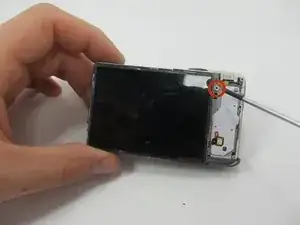

Удалите винт 3.1 мм на верхней правой стороне экрана LCD.
Шаг 12

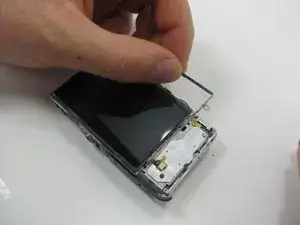

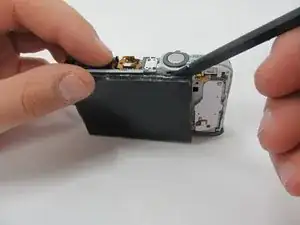

Используйте лопатку, чтобы аккуратно отделить экран от рамки.
Шаг 13

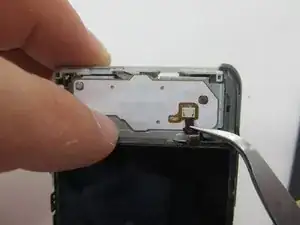

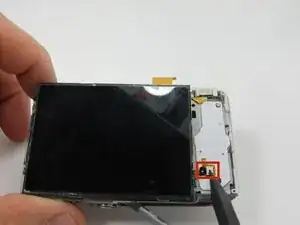

Используйте лопатку, чтобы поднять зажим на коннекторе с нулевым усилием (ZIF).
Выдвиньте теперь свободный шлейф из коннектора.
Шаг 14

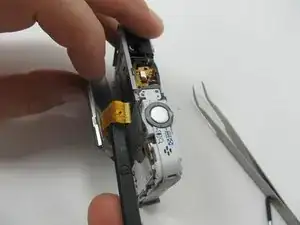

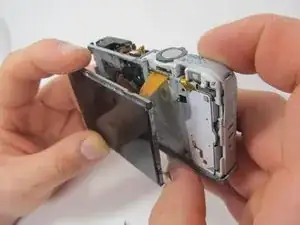

Держите экран дисплея и аккуратно вытяните шлейф через рамку камеры.
Шаг 15

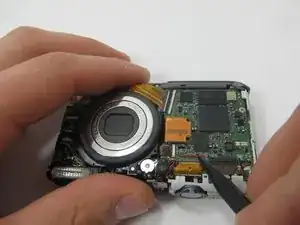

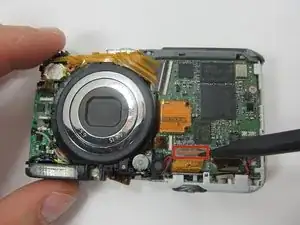

Используя пинцет, осторожно снимите шлейф с показанного коннектора.
Шаг 16

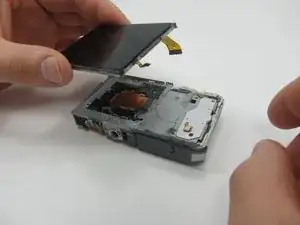

Экран дисплея теперь должен быть свободным.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
