Замена портов устройства Nikon Coolpix L820

Перед началом извлеките аккумулятор.

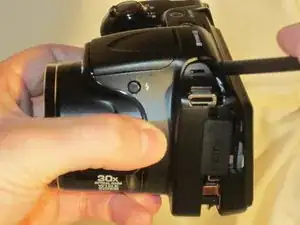

Используйте крестовую отвёртку Phillips #0, чтобы открутить винты на передней части корпуса. Вокруг корпуса расположено 10 винтов. 3 находятся на левой стороне фотоаппарата, 6 — на нижней стороне рядом с маркировкой изделия, и 1 — на правой стороне фотоаппарата.

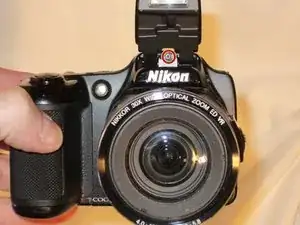

Далее отвинтите винт, удерживаемый сверху корпуса над логотипом Nikon.

Перейдя к нижней части фотоаппарата, откройте пустой отсек для аккумулятора и найдите 4 винта в отсеке. Начните откручивать 4 винта, расположенные внутри.

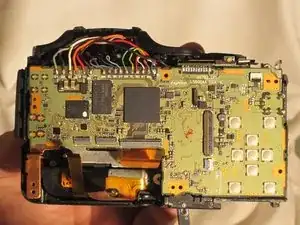

С помощью лопатки аккуратно подденьте корпус и начните отделять заднюю крышку от сборки фотоаппарата. После отделения задней крышки физические кнопки камеры станут доступными для замены.

Прикладывайте усилие только к панелям корпуса, а не к внутренней электронике. Иначе можно повредить внутренние компоненты камеры.

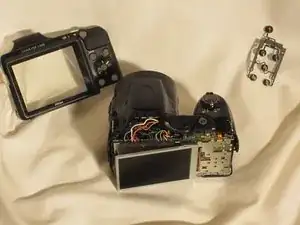

Снимите переднюю рамку вокруг ЖК-экрана с фотоаппарата.

Не давите и не двигайте оголённые провода. Это может повредить их и вызвать длительные проблемы с камерой.

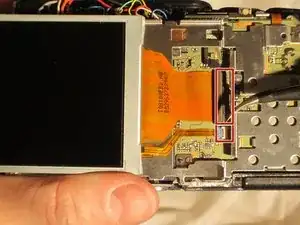

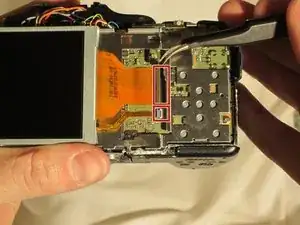

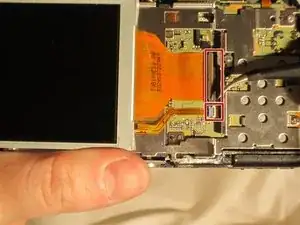

С помощью пинцета, указанного в списке материалов, приподнимите защёлки, соединяющие две ленточные шлейфы с камерой. Шлейфы отстегнутся от устройства.

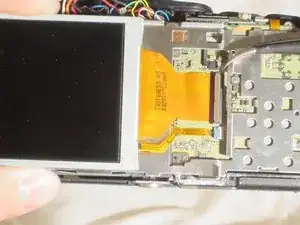

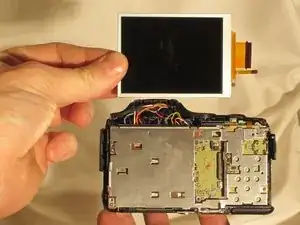

После отключения ленточных шлейфов снимите ЖК-экран с фотоаппарата.

Аккуратно храните ЖК-экран до повторной установки.

Начните с удаления этих пяти винтов.

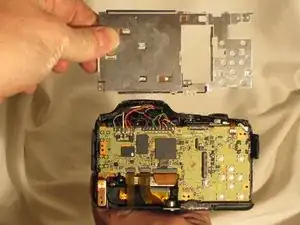

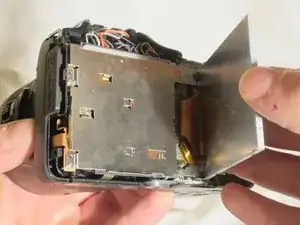

Далее можно снять панель, закрывающую материнскую плату.

Острой частью лопатки приподнимите защёлки, фиксирующие эти четыре гибких шлейфа.

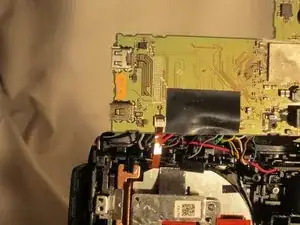

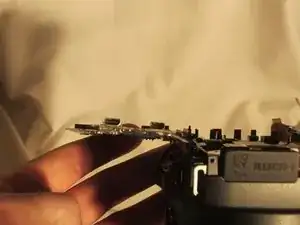

После снятия гибких шлейфов можно приподнять материнскую плату и получить доступ к устройству для замены.
