Замена материнской платы Nikon Coolpix L810

Снимите два винта Phillips #000 длиной 5 мм с правой стороны камеры, расположенных около кнопки питания.

Рекомендуется использовать точные пинцеты для извлечения ослабленных винтов.

Снимите два винта Phillips #000 длиной 5 мм возле аудио/видеовыходов на противоположной стороне рядом с блоком вспышки.

Снимите три винта Phillips #000 длиной 5 мм на нижнем торце камеры.

Осторожно отделите заднюю часть корпуса камеры, поднимая оба конца; слегка покачивайте с умеренной силой, пока она не ослабнет достаточно для снятия.

Поверните экран вправо, держась так, чтобы ЖК-дисплей был обращён к вам.

Снимите три винта Phillips #000 длиной 5 мм, расположенные на кронштейне.

Держите камеру объективом вниз, чтобы предотвратить выпадение кронштейна после снятия всех винтов.

Осторожно отсоедините ленточные кабели, соединяющие ЖК-экран с камерой, с помощью точных пинцетов или пальцами.

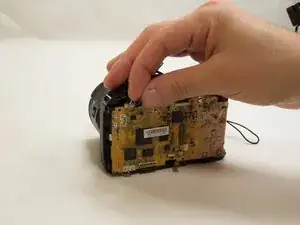

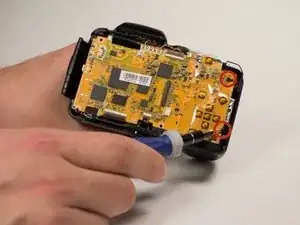

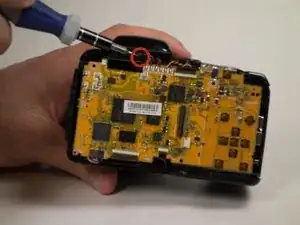

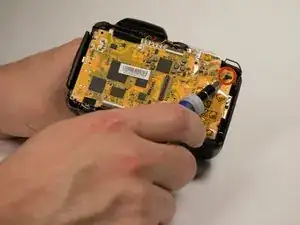

Снимите три винта Phillips #000 длиной 5 мм, окружающие материнскую плату.

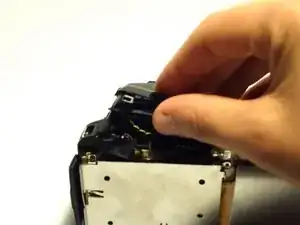

Извлеките пластиковый элемент, расположенный непосредственно за вспышкой, из его резинового держателя.

Снимите изоленту, покрывающую провода.

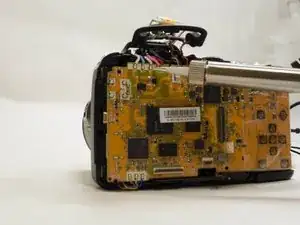

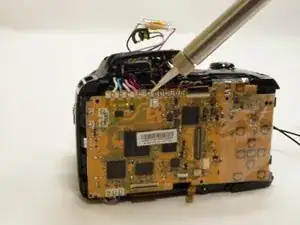

Отпаять все провода, находящиеся на верхней части материнской платы рядом с блоком вспышки.

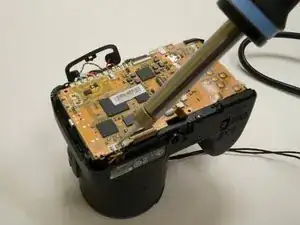

Отпаять провода на нижнем конце материнской платы.
