Замена соединительного рычага ЖК-экрана Nikon Coolpix L830

Используйте отвертку Phillips №000, чтобы выкрутить два винта Phillips 3.0 мм, расположенные на боковой стороне камеры с портом HDMI.

Сторона с портом HDMI будет слева, если смотреть на заднюю часть камеры с ЖК-экраном.

Один винт находится под серой заглушкой.

Открутите пять винтов Phillips 3.0 мм №000, которые расположены на нижней стороне камеры.

Открутите винт Phillips 4.0 мм №000, расположенный под серой заглушкой на стороне камеры с маркировкой «DC IN 5.0 V».

Это будет справа, если смотреть на заднюю сторону с ЖК-экраном.

Открутите видимый винт Phillips 3.0 мм №000 на той же стороне.

Нажмите кнопку вспышки, чтобы открыть блок вспышки.

Снимите винт Phillips 3.0 мм №000, расположенный прямо между двумя рычагами.

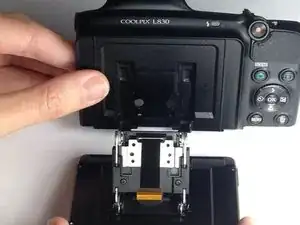

Откройте ЖК-экран, чтобы открыть доступ к двум винтам Phillips 2.0 мм.

Снимите винты Phillips 2.0 мм №000.

Перед выполнением этого шага убедитесь, что открыты пластиковые серые заглушки по бокам камеры.

Вставьте инструмент для раскрытия из пластика между задней и передней панелями корпуса камеры.

Пошевелите пластиковым инструментом взад-вперед вдоль верхнего края, пока задняя панель не отойдёт.

Снимайте заднюю крышку осторожно, чтобы не повредить ленточный разъём ЖК-экрана или внутренние компоненты камеры.

Осторожно потяните ленточный разъём ЖК-экрана вверх, чтобы полностью снять заднюю крышку.

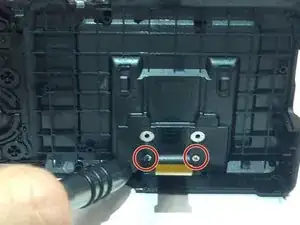

На внутренней стороне задней крышки снимите два винта Phillips 2.0 мм, окружающие соединительный кабель.

Осторожно потяните ленточный разъём, чтобы удалить полный соединительный рычаг ЖК-экрана.
