Замена кнопки спуска затвора Nikon Coolpix L830

Используйте отвертку Phillips #000, чтобы выкрутить два винта Phillips 3,0 мм, расположенных на стороне камеры с HDMI-разъёмом.

Сторона с HDMI-разъёмом будет слева, если смотреть на заднюю часть камеры с ЖК-экраном.

Один винт находится под серой защёлкой.

Выверните пять винтов Phillips 3,0 мм #000, которые находятся на нижней стороне камеры.

Выверните винт Phillips 4,0 мм #000, расположенный под серой защёлкой на стороне камеры с маркировкой "DC IN 5.0 V".

Это будет справа, если смотреть на заднюю сторону с ЖК-монитором.

Выверните открытый винт Phillips 3,0 мм #000 на той же стороне.

Нажмите кнопку вспышки, чтобы открыть блок вспышки.

Снимите винт Phillips 3,0 мм #000, расположенный прямо между двумя рычагами.

Откройте ЖК-экран, чтобы обнаружить два винта Phillips 2,0 мм.

Удалите винты Phillips 2,0 мм #000.

Перед выполнением этого шага убедитесь, что открыты пластиковые серые защёлки по обеим сторонам камеры.

Вставьте пластиковый инструмент для раскрытия между задней и передней поверхностями корпуса камеры.

Пошатывайте инструмент вперёд и назад вдоль верхнего края, пока задняя панель не снимется.

Снимайте заднюю крышку аккуратно, чтобы не повредить ленточный разъём ЖК-экрана или внутренние компоненты камеры.

Осторожно поднимите ленточный разъём ЖК-экрана вверх, чтобы полностью снять заднюю крышку.

Откройте крышку батарейного отсека на нижней стороне камеры, сдвинув ползунок вверх и потянув крышку вправо.

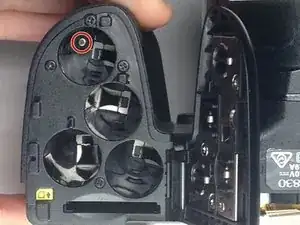

Удалите винт Phillips 3,0 мм в верхней части батарейного отсека.

Винт находится в тёмной выемке в конце отсека для батареи, что затрудняет его извлечение. Будьте осторожны, чтобы не сорвать шлиц винта.

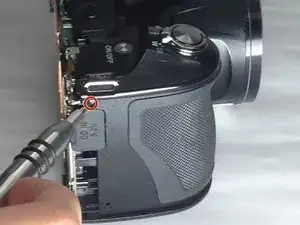

Удалите винт Phillips 3,0 мм #000, расположенный над серой крышкой питания на боковой стороне камеры.

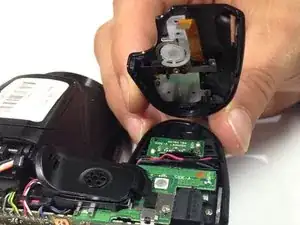

Пальцем аккуратно поднимите гибкий шлейф, который соединяет кнопку затвора с платой.

Гибкий шлейф расположен в верхнем правом углу материнской платы.

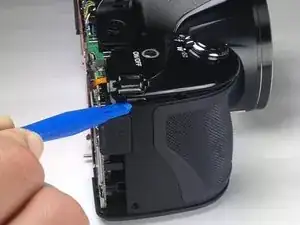

Вставьте синий пластиковый инструмент для открытия между основным корпусом и компонентом затвора.

Пошатывайте инструмент вверх и вниз, чтобы поддеть и снять компонент затвора.

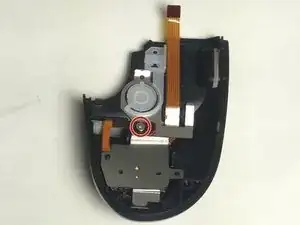

Выверните единственный винт Phillips 2,0 мм #000, расположенный на тёмно-коричневой полосе на задней стороне панели кнопки затвора.

После снятия винта аккуратно снимите металлический компонент рукой или клиновидным инструментом.

Выключатель питания не соединён с металлическим компонентом, поэтому следите за ним при снятии.

После снятия металлического компонента кнопка затвора должна оставаться единственной деталью, подключённой к чёрному корпусу затвора.

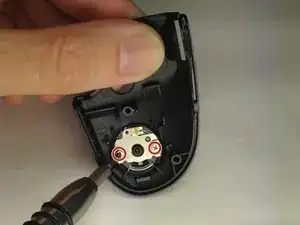

Удалите оставшиеся два винта Phillips 2,0 мм #000, освобождая кнопку затвора.

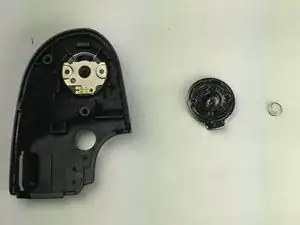

К компоненту затвора прикреплена пружина. Аккуратно снимите кнопку затвора и сохраните маленькую пружину.
