Замена кнопок Nikon Coolpix L840
В данном руководстве описаны шаги, необходимые для замены кнопок на задней панели камеры. Пожалуйста, используйте это руководство только в том случае, если конкретная кнопка не работает. Если проблема касается других частей камеры или всех кнопок, возможно, вам потребуется заменить компонент печатной платы.
Шаг 1

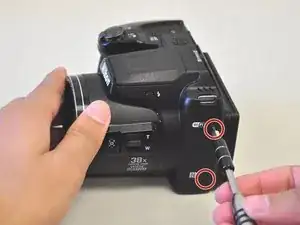

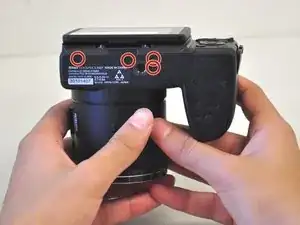

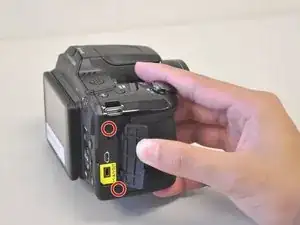

Открутите все восемь черных винтов длиной 4 мм с помощью отвертки Philips 000. (Самый верхний винт, показанный на третьем изображении, можно получить, подняв крышку.)
Шаг 2

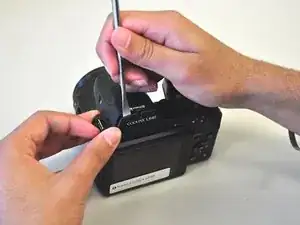

Откройте корпус с помощью металлической лопатки, вставив её между задней и передней частями камеры и покачивая лопатку вперед и назад.
Будьте осторожны, чтобы не повредить внутренние компоненты камеры, вводя лопатку.
Шаг 3

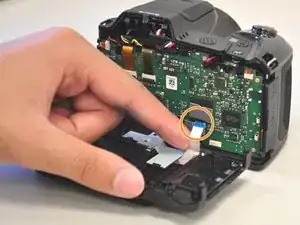

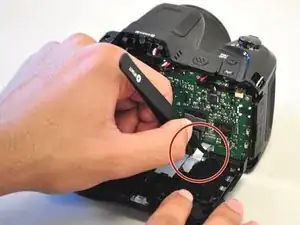

Осторожно отсоедините серебристую полоску с помощью пинцета. Захватите края серебристой полоски пинцетом и потяните вверх и наружу.

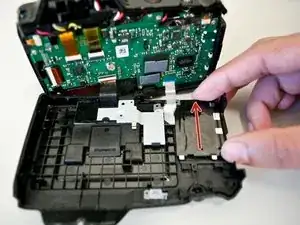

Полоска также может быть опознана по синему концу, который становится более заметным после вытаскивания.
Шаг 4

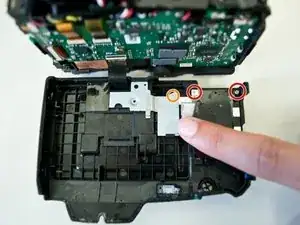

Открутите два правых винта длиной 2 мм с помощью отвертки Philips 000.
Открутите левый винт длиной 4 мм с помощью отвертки Philips 000.
Шаг 5

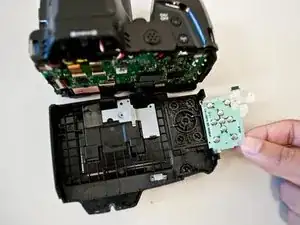

Снимите панель кнопок в указанном направлении.
Шаг 6
Переверните панель кнопок на переднюю сторону для доступа к датчикам кнопок.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
