Замена сборки кнопки питания/затвора Nikon Coolpix L610
Это руководство предназначено для удаления кнопки питания. Это простая задача, которую можно выполнить после снятия внешнего корпуса камеры.
Шаг 1
Удалите четыре винта Phillips #00 (3.20 мм) на дне устройства.
Шаг 2
Удалите верхний винт Phillips #00 (4.10 мм), расположенный рядом с отсеком для батарей.
Удалите нижний винт Phillips #00 (3.20 мм), расположенный рядом с отсеком для батарей.
Шаг 3
Удалите верхний винт Phillips #00 (4.20 мм), расположенный рядом со стороны микрофона камеры и напротив стороны с батареей.
Удалите нижний винт Phillips #00 (3.20 мм), расположенный рядом со стороны микрофона камеры и напротив стороны с батареей.
Шаг 4
Разделите корпус с помощью пластикового инструмента для поддевания. Это можно сделать, разместив инструмент в показанном и в положении с левой стороны камеры.
Шаг 5

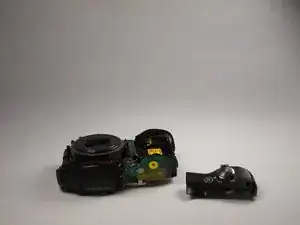

Удалите панель, содержащую кнопки питания и затвора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
