Замена задней панели Nikon Coolpix L830

Камеры

Чтобы получить доступ к внутренним компонентам Nikon Coolpix L830, таким как материнская плата и кнопка затвора, необходимо сначала снять заднюю внешнюю панель. Следуя шагам этого руководства, вы сможете удалить заднюю панель и получить доступ к внутренним компонентам.

Шаг 1

Используйте отвертку Philips #000, чтобы открутить два винта Philips размером 3,0 мм, расположенные на стороне камеры с портом HDMI.

Сторона с портом HDMI будет слева, если вы смотрите на заднюю часть камеры с ЖК-монитором.

Один винт находится под серой крышкой.

Шаг 2

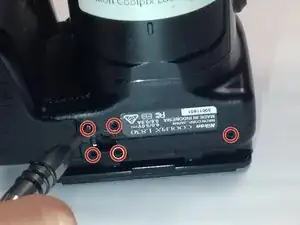

Открутите пять винтов Philips #000 размером 3,0 мм, расположенных на нижней стороне камеры.

Шаг 3

Открутите винт Philips #000 размером 4,0 мм, расположенный под серой крышкой на стороне камеры с маркировкой "DC IN 5.0 V".

Это будет справа, если вы смотрите на заднюю часть с ЖК-монитора.

Открутите открытый винт Philips #000 размером 3,0 мм на той же стороне.

Шаг 4

Нажмите кнопку вспышки, чтобы открыть компонент вспышки.

Удалите винт Philips #000 размером 3,0 мм, расположенный прямо между двумя опорами.

Шаг 5

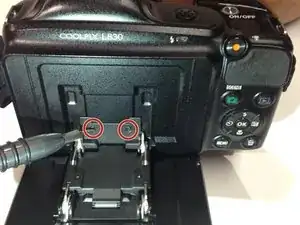

Откройте ЖК-монитор, чтобы увидеть два винта Philips размером 2,0 мм.

Удалите винты Philips #000 размером 2,0 мм.

Шаг 6

Убедитесь, что вы открыли пластиковые серые крышки с обеих сторон камеры перед тем, как продолжить этот шаг.

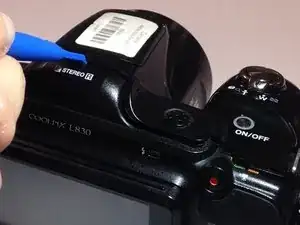

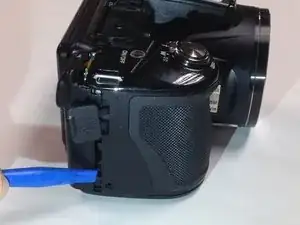

Вставьте пластиковый инструмент между задней и передней панелями камеры.

Пошатывайте пластиковый инструмент назад и вперед вдоль верхнего края до тех пор, пока задняя панель не снимется.

Удаляйте заднюю панель аккуратно, чтобы не повредить соединитель шлейфа ЖК-дисплея или внутренние компоненты камеры.

Шаг 7

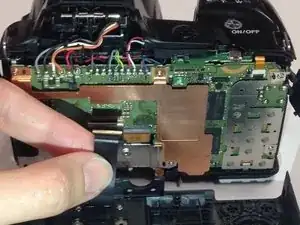

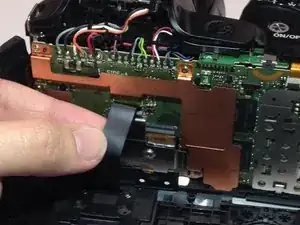

Аккуратно потяните соединитель шлейфа ЖК-дисплея вверх, чтобы полностью удалить заднюю панель.

Заключение

Чтобы собрать

Перевод руководства с ifixit.com
