Замена ЖК-экрана Nikon Coolpix L810

Ваш ЖК-экран не отображает ничего или показывает искаженное изображение? Следуйте этому руководству, чтобы заменить ЖК-экран.

Шаг 1

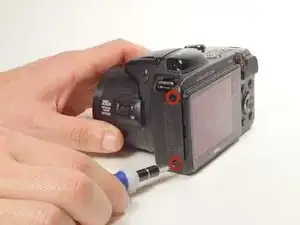

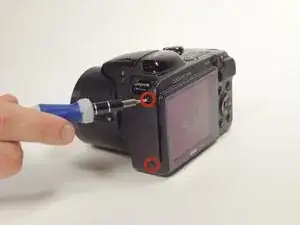

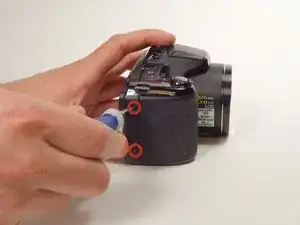

Удалите два винта Phillips #000 длиной 5 мм с правой стороны камеры, расположенные рядом с кнопкой питания.

Рекомендуется использовать пинцет для удаления ослабленных винтов.

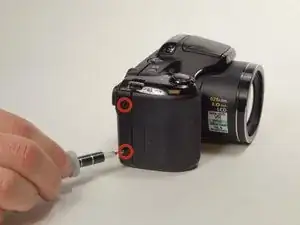

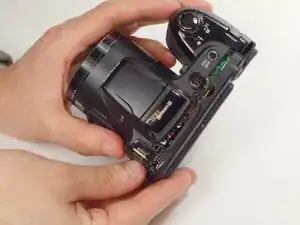

Удалите два винта Phillips #000 длиной 5 мм рядом с аудио/видео входами на противоположной стороне, рядом с компонентом вспышки.

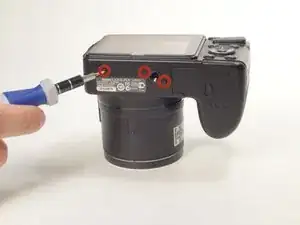

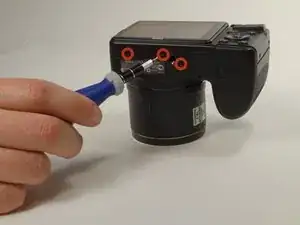

Удалите три винта Phillips #000 длиной 5 мм на нижнем конце камеры.

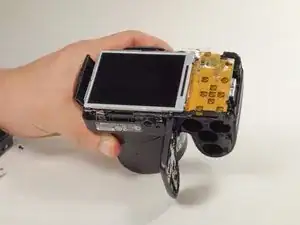

Осторожно отделите заднюю сторону камеры, поднимая оба конца, слегка покачивая, пока она не ослабнет достаточно для удаления.

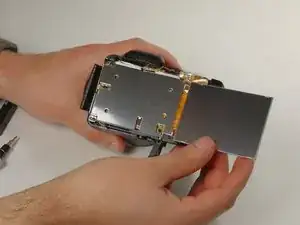

С ЖК-экраном, обращенным к вам, поверните экран вправо.

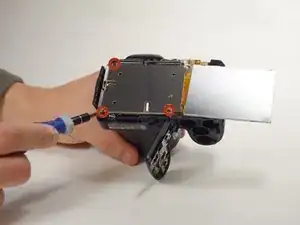

Удалите три винта Phillips #000 длиной 5 мм, расположенные на кронштейне.

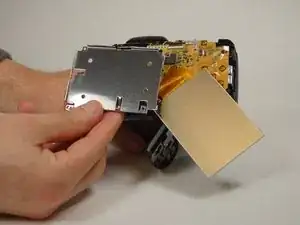

Держите камеру с объективом вниз, чтобы предотвратить падение кронштейна после удаления всех винтов.

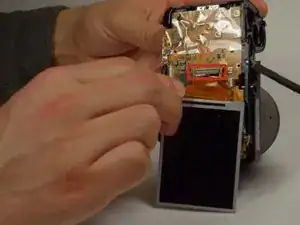

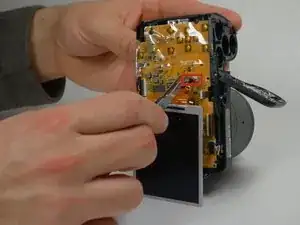

Осторожно отсоедините шлейфы, соединяющие ЖК-экран с камерой, используя пинцет или пальцы.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
