Замена кнопки затвора Nikon Coolpix L820

Перед началом выньте аккумулятор.

Используйте отвертку Phillips #0, чтобы удалить винты на передней крышке. Вокруг корпуса находится 10 винтов. 3 расположены на левой стороне камеры, 6 — на нижней части рядом с этикеткой продукта, и 1 — на правой стороне камеры.

Далее удалите винт, удерживающий верхнюю часть камеры над логотипом Nikon.

Перейдите к нижней части камеры, откройте пустой отсек для аккумулятора и найдите 4 винта в отсеке. Начните удаление четырёх винтов, расположенных внутри.

Используя лопатку, начните поддевать корпус и отделять заднюю панель от сборки камеры. После разделения задней панели физические кнопки камеры станут доступны для замены.

Надавливайте только на панели корпуса, а не на внутренние электронные компоненты. Иначе можно повредить внутренние детали камеры.

Снимите переднюю панель вокруг ЖК-экрана с камеры.

Избегайте давления или перемещения оголённых проводов. Это может повредить их и вызвать длительные проблемы с камерой.

Используя пинцет, показанный в списке материалов, поднимите защёлки, соединяющие две ленточные шлейфы с камерой. Провода отпустят и отсоединятся от устройства.

После отключения ленточных проводов снимите ЖК-экран с камеры.

Безопасно храните ЖК-экран для последующей установки.

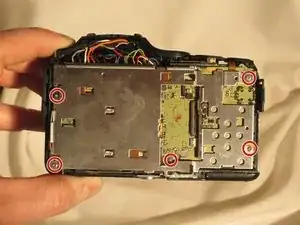

Удалите пять винтов с задней части камеры с помощью отвертки Phillips #0.

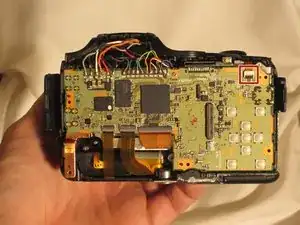

Используя заострённый край лопатки, снимите петлю, которая фиксирует гибкую плату камеры. Это освободит ленточный провод камеры.

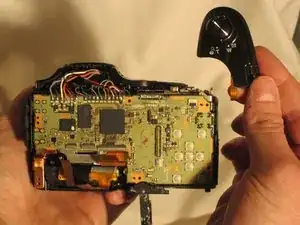

Снимите пластиковую крышку затвора с камеры, подняв деталь вверх. Она отсоединится от устройства.

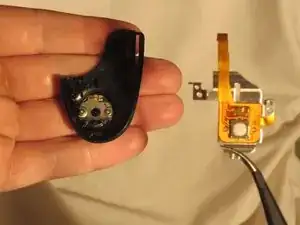

С помощью пинцета снимите металлическую крышку, чтобы получить доступ к кнопке затвора. Возьмите новую кнопку затвора и установите её на место оригинальной детали.
