Замена объектива камеры Nikon Coolpix L610

Удалите четыре винта Phillips #00 (3,20 мм) на дне устройства.

Удалите верхний винт Phillips #00 (4,10 мм), расположенный рядом с отсеком для аккумулятора.

Удалите нижний винт Phillips #00 (3,20 мм), расположенный рядом с отсеком для аккумулятора.

Удалите верхний винт Phillips #00 (4,20 мм), расположенный со стороны микрофона камеры, противоположной отсеку для аккумулятора.

Удалите нижний винт Phillips #00 (3,20 мм), расположенный со стороны микрофона камеры, противоположной отсеку для аккумулятора.

Отделите корпус, используя пластиковый инструмент для вскрытия. Это можно сделать, поместив инструмент в показанное положение с левой стороны камеры.

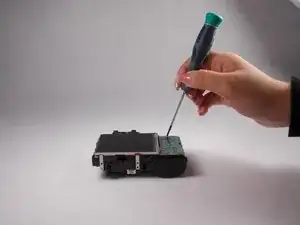

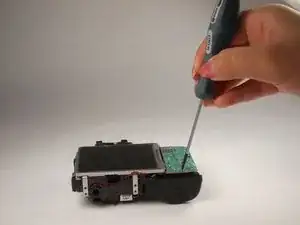

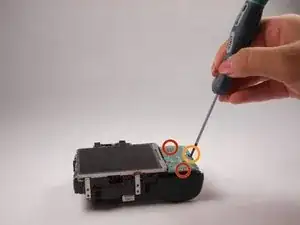

Осторожно выкрутите и удалите верхние и нижние винты (2,25 мм) с панели управления.

Осторожно выкрутите и удалите средние винты (3,20 мм) с панели управления.

Осторожно удалите шлейф, соединяющий панель управления с камерой. Замок можно снять, сдвинув его вниз и вытащив шлейф.

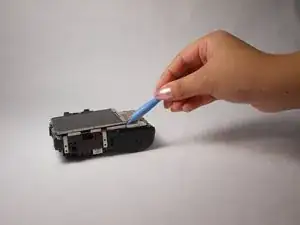

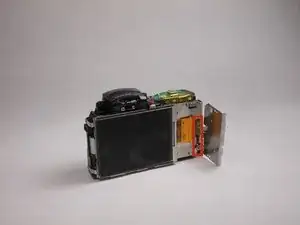

Используя инструмент для вскрытия, осторожно приподнимите экран LCD, но не снимайте его.

Пока экран LCD не закреплён, есть замок, который удерживает шлейф на месте. Сдвиньте замок вниз и вытяните шлейф.

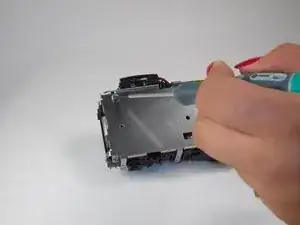

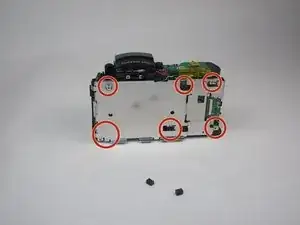

Удалите 6 винтов (3,70 мм) на металлической крышке. Два из этих винтов закрыты чёрными пластиковыми накладками.

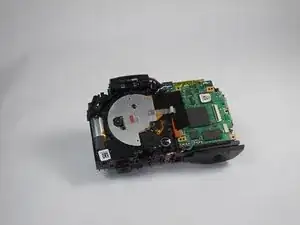

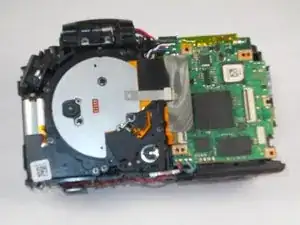

После удаления винтов панель должна сняться и будет выглядеть как на финальном изображении.

Будьте осторожны с красными и чёрными проводами сверху. Если вспышка заряжена, вы можете получить лёгкий удар током.

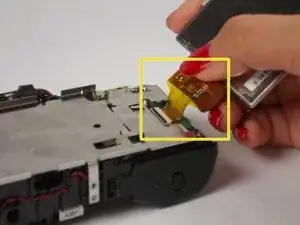

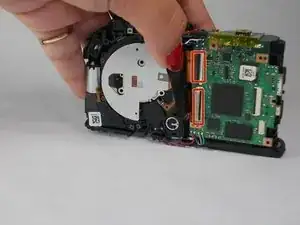

Отключите два шлейфа для объектива. Для этого нужно сдвинуть замок вниз. После ослабления замка шлейф должен легко вытянуться.

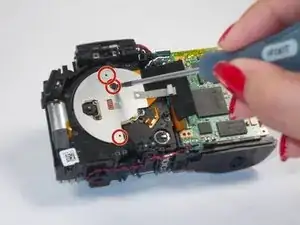

Удалите 3 винта (3,10 мм), которые находятся на задней части крышки объектива.

После удаления задней панели объектива выпадут два объектива.

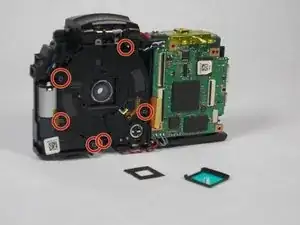

Удалите 6 винтов (4,35 мм), окружающих объектив.

Также есть 2 винта (3,70 мм), закрытых маленькими чёрными квадратами. Удалите чёрные квадраты и продолжайте откручивать эти последние винты.

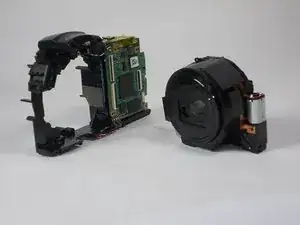

Удалите объектив. Его можно легко вытащить.
