Замена объектива VTech Kidizoom Action Cam

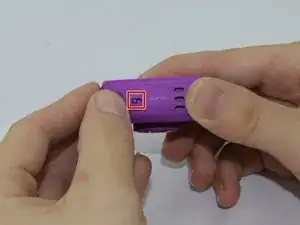

Убедитесь, что главный выключатель питания установлен в положение (O).

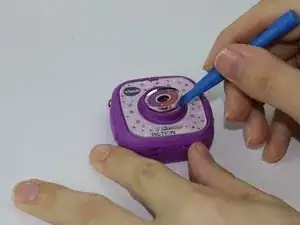

С помощью пластикового инструмента для открытия аккуратно подденьте круговую накладку над объективом камеры.

Круговая накладка прикреплена слабым клеем. При сборке заменять этот клей не потребуется.

Отверткой #0 выверните два филипсовских винта 2,5 мм, расположенные на втором слое накладки.

Снимите второй слой накладки, который удерживался винтами, захватив его пальцами и потянув вверх.

Поскольку из устройства будет извлечено много винтов, рекомендуется использовать магнитное приспособление, например магнитный коврик iFixit.

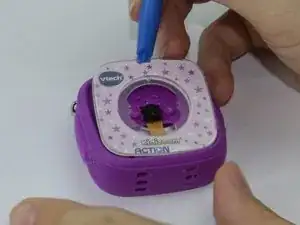

Подденьте прозрачную накладку и бумажный декор с помощью пластикового инструмента для открытия.

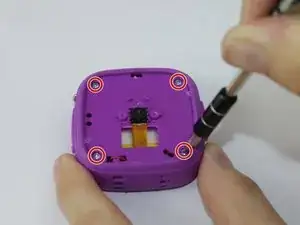

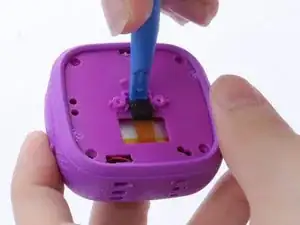

Выверните (4) филипсовских винта 2,5 мм из третьего слоя накладки с помощью отвертки #0.

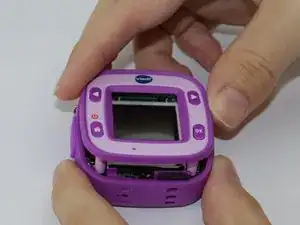

Переверните камеру и аккуратно снимите накладку вокруг ЖК-экрана, захватив её пальцами и оттянув от устройства.

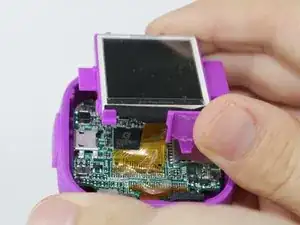

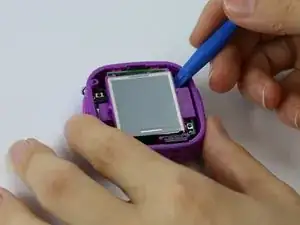

С помощью пластикового инструмента для открытия приподнимите ЖК-экран вместе с фиолетовым корпусом и отложите его, чтобы открыть доступ к материнской плате и соединительной ленте.

Проявляйте осторожность при выполнении этого шага: чрезмерное натяжение может оторвать соединительную ленту от материнской платы.

С помощью пластикового инструмента для открытия подденьте объектив, чтобы вынуть его из держателя.

Это может быть заключительным шагом перед сборкой, но выполнение его до снятия ленты упрощает процесс.

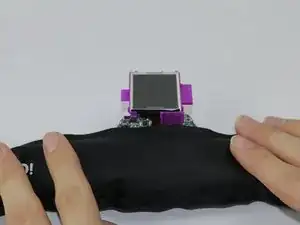

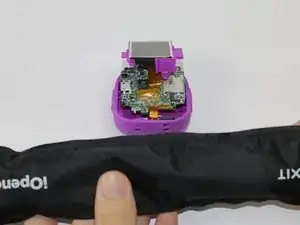

Нагрейте инструмент iOpener, затем приложите его к разъёмам, чтобы разогреть клей на соединительной ленте.

Если iOpener недоступен, используйте фен для нагрева клея на соединительной ленте, затем смочите ватную палочку изопропиловым спиртом и промокните разогретый клей.

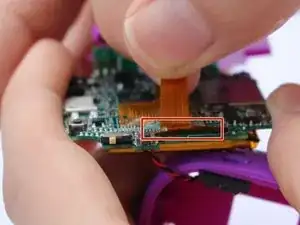

Аккуратно отслоите соединительную ленту, приклеенную нагретым клеем, пока она полностью не отделится.

Осторожно: при отслоении соединительной ленты можно обжечься о горячий клей.

При подключении нового объектива прижимайте новую соединительную ленту в позицию оригинальной ленты.
