Замена динамика VTech Kidizoom Action Cam

Убедитесь, что главный выключатель питания установлен в положение (O).

Используя пластиковый инструмент для открытия, аккуратно снимите круговую накладку над объективом камеры.

Круговая накладка удерживается слабым клеем. При повторной сборке заменять этот клей не потребуется.

Используйте отвертку #0, чтобы удалить два винта с крестообразным шлицем длиной 2,5 мм, расположенные на втором слое накладки.

Снимите второй слой накладки, ранее зафиксированный винтами, схватив его пальцами и потянув вверх.

Поскольку из устройства будет извлечено много винтов, мы рекомендуем использовать магнитное устройство, например магнитный коврик iFixit.

С помощью пластикового инструмента для открытия отожмите прозрачную накладку и бумажный декоративный слой.

Отверткой #0 отвинтите (4) винта с крестообразным шлицем длиной 2,5 мм с третьего слоя накладки.

Поверните камеру и аккуратно снимите накладку вокруг ЖК-экрана, захватив её пальцами и оттянув от устройства.

Используйте пластиковый инструмент для открытия, чтобы поднять ЖК-экран вместе с фиолетовым корпусом и отложите его в сторону, обнажив материнскую плату и шлейф разъёма.

Будьте осторожны при выполнении этого шага, так как чрезмерное натяжение может оторвать шлейф разъёма от материнской платы.

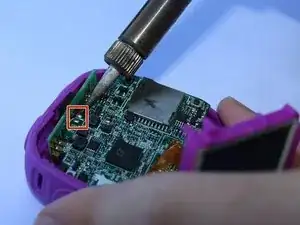

Используйте паяльник, чтобы разогреть припой вокруг выводов динамика на материнской плате.

Осторожно: паяльник обеспечивает очень высокую температуру.

Паяльник может расплавить материнскую плату при контакте.

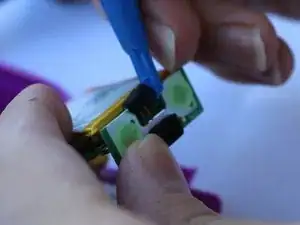

Отожмите динамик от материнской платы с помощью пластикового инструмента для открытия.

Выводы могут быть ещё горячими после пайки.
