Разборка Epson PPC650. Замена вспышки

Найдите серебристую кнопку питания. Аккуратно переведите кнопку в среднее положение, помеченное как «off», чтобы выключить камеру.

Извлеките батарейки из отсека, расположенного на нижней стороне камеры.

Извлеките карту памяти SD из отсека, расположенного на плоской левой стороне камеры.

Открутите два винта на закруглённой стороне камеры.

Открутите три винта на плоской стороне камеры.

Все серебристые винты устанавливаются в ту сторону камеры, которая серебристая.

Все чёрные винты устанавливаются в ту сторону камеры, которая чёрная.

Открутите четыре винта с нижней стороны камеры.

Все серебристые винты устанавливаются в ту сторону камеры, которая серебристая.

Все чёрные винты устанавливаются в ту сторону камеры, которая чёрная.

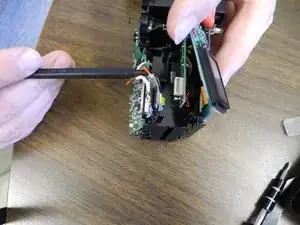

Разъедините переднюю и заднюю части корпуса камеры с помощью лопатки.

ВНИМАНИЕ: при отсоединении передней пластины корпуса будьте осторожны с проводами, подключёнными к управлению диафрагмы.

Используйте минимальное усилие, чтобы не сломать пластиковый корпус.

При разъединении маленькой серебристой вставки может выпасть указатель положений «видоискатель/выкл/воспроизведение».

Прозрачное окошко визира, расположенное сверху камеры, также может ослабнуть и выпасть.

Дополнительно: открутите два чёрных винта сверху камеры на стороне вспышки для большего рабочего пространства.

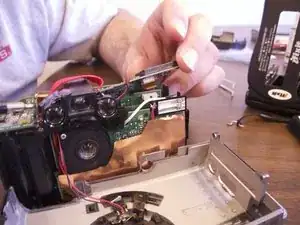

Снимите прозрачную резинку, удерживающую вспышку в одной линии с проводами.

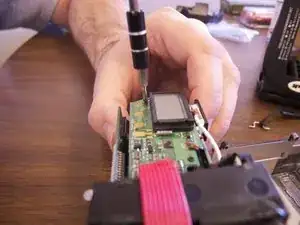

Отпаяйте концы белого, красного и чёрного проводов, соединяющих элемент вспышки с печатной платой.

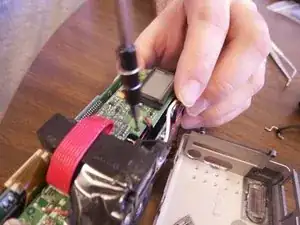

Подключите новую вспышку, припаяв медные концы проводов к соответствующим контактам нового элемента вспышки.
