Замена аккумулятора Rollei 6000/6008 на LiFePO4

Восстановите вышедший из строя аккумулятор Rollei, используя современные элементы LiFePO4.

Примечание: напряжение полностью заряженного LiFePO4 аккумулятора немного падает при подаче питания на камеру. Это может привести к отображению индикатором почти разряженного аккумулятора (по крайней мере, моя модель 6008AF ведёт себя именно так). Однако повода для беспокойства нет, особенно с учётом того, что аккумуляторы LiFePO4 хорошо поддерживают уровень напряжения в процессе разрядки.

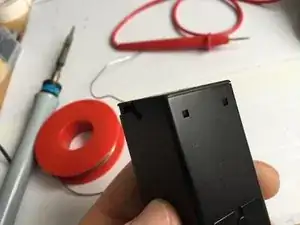

Шаг 1

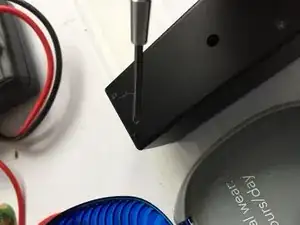

Сохраняйте мелкие винты. Их легко потерять, а заменить будет сложно.

Будьте осторожны — внутренние кабели могут быть очень короткими.

Шаг 2

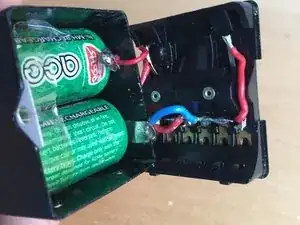

В зависимости от типа аккумулятора, внешний вид может немного отличаться.

Иногда элементы плотно сидят и их непросто извлечь. Попробуйте вытянуть их с помощью пассатижей.

Шаг 3

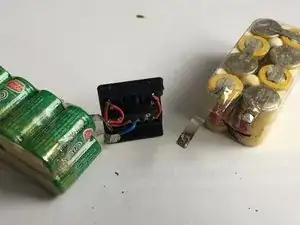

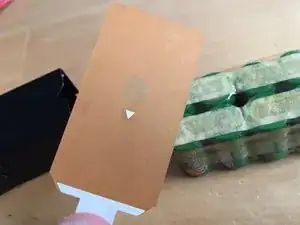

Оригинальные NiCd-элементы имели два дополнительных провода для датчика температуры. Обратите внимание на жёлтый провод, который сохранил оригинальную пластиковую оболочку.

Обязательно утилизируйте старый аккумулятор надлежащим образом. Он содержит вредные химические вещества и требует специальной утилизации!

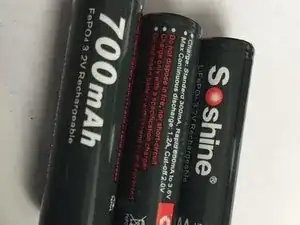

Шаг 4

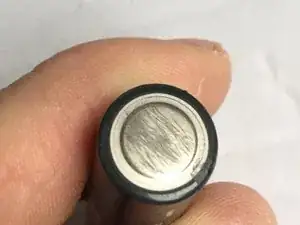

Этот этап помогает в дальнейшем обеспечить хорошее припайивание к элементам.

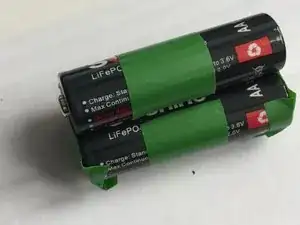

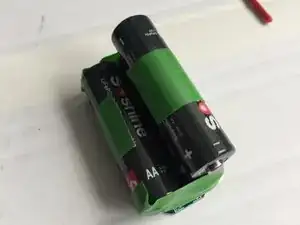

Шаг 5

В дальнейшем по инструкции мне пришлось повернуть один из элементов, чтобы облегчить пайку… но это зависит от схемы подключения.

Шаг 6

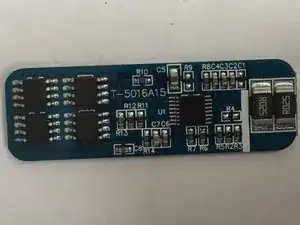

Плата PCB/BMS и схема подключения

Схема подключения может различаться в зависимости от используемой платы. Однако принцип одинаков для всех типов.

Шаг 7

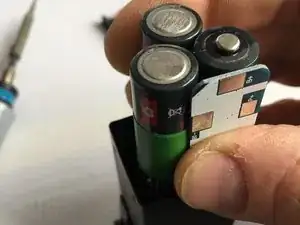

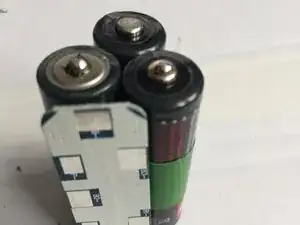

Проверьте размер сборки аккумулятора вместе с платой BMS. Она должна легко поместиться в корпусе с небольшим запасом по месту. В противном случае позже могут возникнуть проблемы.

Шаг 8

Можно использовать обычный тонкий провод, но учитывайте, что пространство внутри корпуса ограничено.

Шаг 9

Это зависит от конкретной используемой платы и может отличаться у других моделей.

Шаг 10

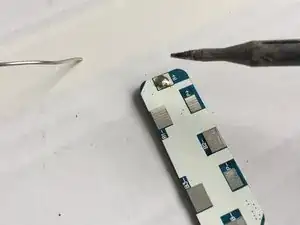

Нанесите немного припоя на контакт, который будет использоваться дальше. Я начал с контакта B+ и подключил его к положительному полюсу первого элемента.

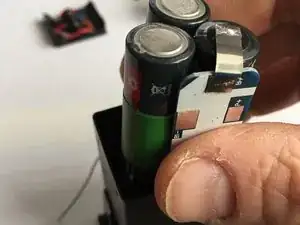

Снова проверьте, что вся сборка помещается в корпусе.

Внимание! Корпус металлический. Следите, чтобы не было короткого замыкания!

Шаг 11

Ещё раз: не допускайте короткого замыкания!

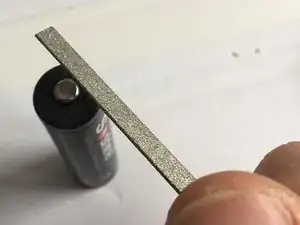

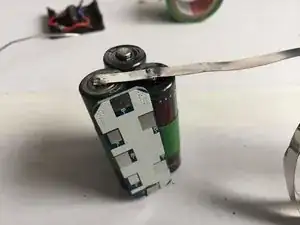

Полоска-коннектор hilium помогает сэкономить значительное место по сравнению с проводами.

Шаг 12

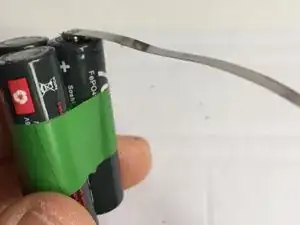

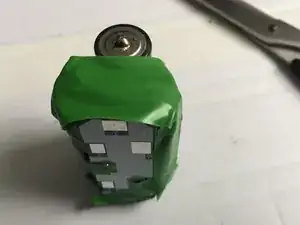

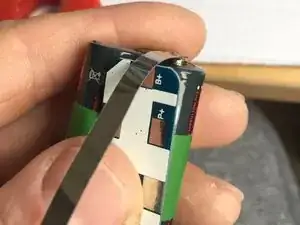

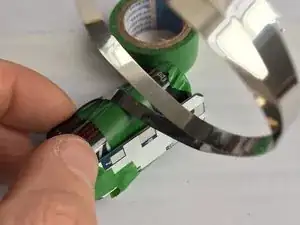

Загните полоску hilium и сожмите её пассатижами, чтобы сплющить.

Обрежьте по длине с помощью ножниц.

Снова нанесите небольшое количество припоя перед пайкой коннектора hilium.

Шаг 13

Окончательная пайка, как показано на предыдущем шаге.

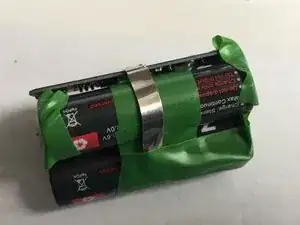

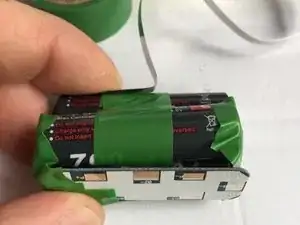

Изолируйте готовые соединения изолентой (это предотвращает короткое замыкание).

Шаг 14

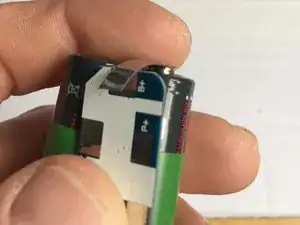

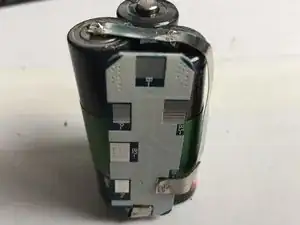

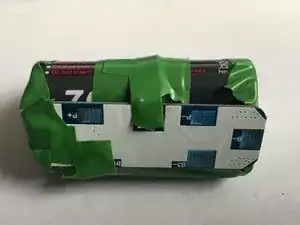

Изолируйте соединения, но не закрывайте надписи на плате, чтобы можно было видеть, какие контакты уже подключены.

Шаг 15

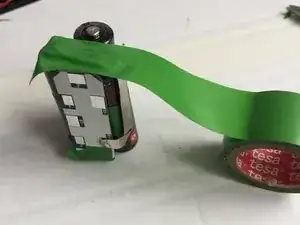

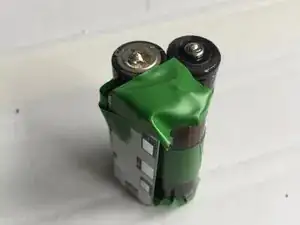

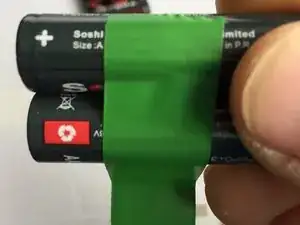

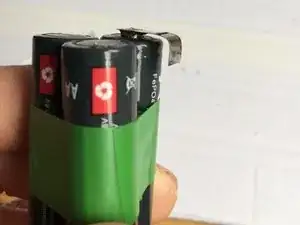

С первого раза бывает сложно правильно сориентировать все элементы. Но изолента позволяет обрезать и переориентировать при необходимости.

Это необходимо только для того, чтобы использовать меньше соединителей и упростить прокладку проводки без пересечений.

Шаг 16

Снова нанесите немного припоя на полюса.

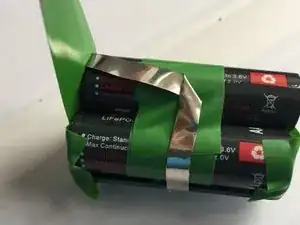

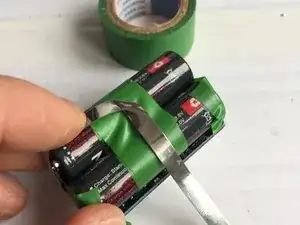

Используйте изоленту, чтобы загнуть коннектор.

Следите за тем, чтобы не было коротких замыканий.

Шаг 17

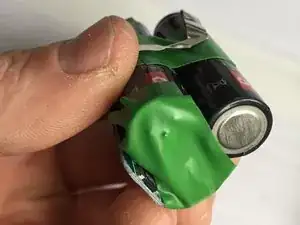

Теперь понятно, зачем нужна изолента. Если рулон коннектора коснётся неправильных участков, возникнет короткое замыкание, которое может вывести плату из строя.

Шаг 18

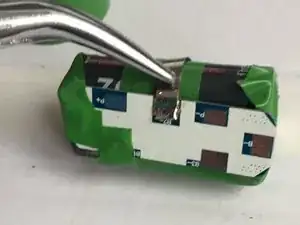

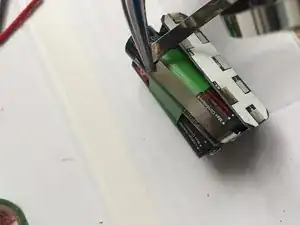

Плоскогубцы помогут не обжечь пальцы.

На втором изображении видно, сколько места мы экономим за счёт соединителей hilium.

На третьем изображении видно, как припоем было повреждено электроизоляционное покрытие. На следующем шаге добавим ещё один слой для надёжности.

Шаг 19

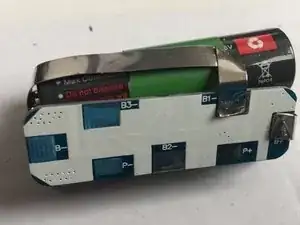

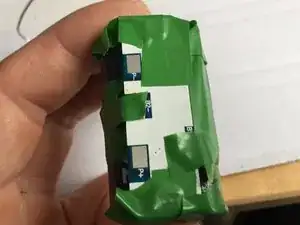

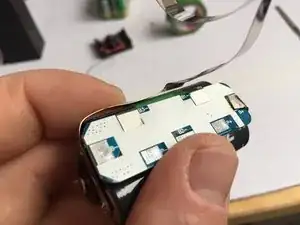

Я обрезал изоленту, чтобы не закрыть маркировку на печатной плате.

Шаг 20

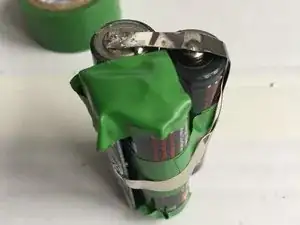

Добавляем ещё один слой изоляции, поскольку здесь пересекаются соединители hilium.

Шаг 21

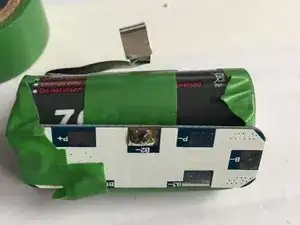

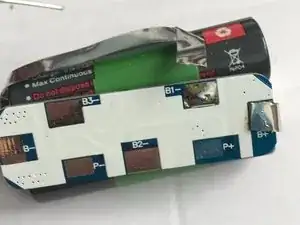

Согласно схеме подключения, разъём B3 на печатной плате не используется.

Поэтому добавим изоленту для его изоляции.

Шаг 22

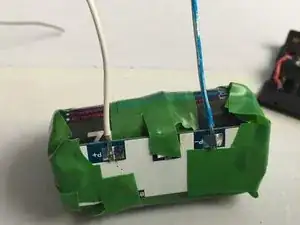

Это порты зарядки и разрядки нашей батарейной сборки.

Убедитесь, что длина проводов достаточна для подключения к разъёму Rollei.

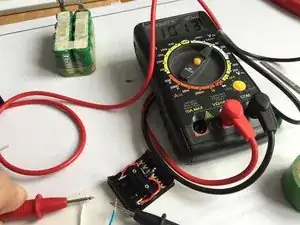

Если проверить напряжение мультиметром, будет показано 0 В.

Плата управления требует активации — для этого нужно кратковременно зарядить батарею.

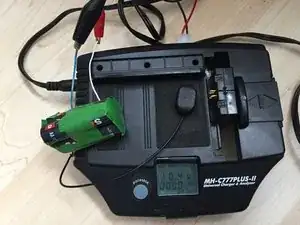

Шаг 23

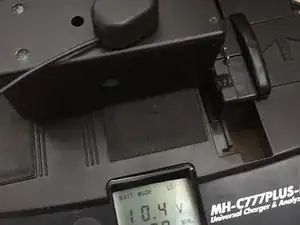

Небольшой заряд достаточен. Зарядное устройство MaHa показывает напряжение 10,4 В.

Теперь мультиметр также показывает правильное напряжение.

Плата управления активирована, и батарейная сборка правильно подключена.

Если на этом этапе что-то не работает, проверьте все соединения, пайку и схему, чтобы исключить ошибки.

Шаг 24

Это самый сложный участок пайки.

Убедитесь, что ничего лишнего не подключено.

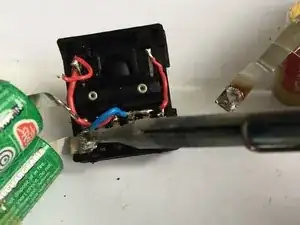

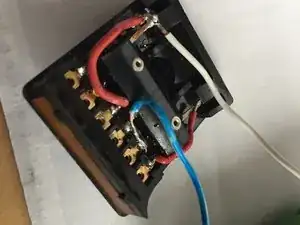

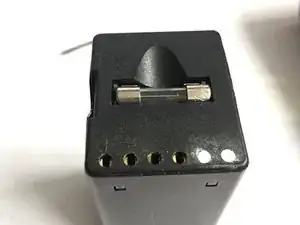

У батареи два плюсовых и два минусовых полюса. Убедитесь, что кабель с белой изоляцией (+) подключён к правильному входу. Обратите внимание на красные кабели: один идёт напрямую к разъёму камеры, другой защищён предохранителем, который защищает Вашу камеру.

Шаг 25

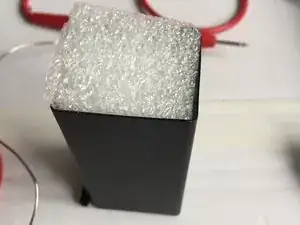

Определите необходимое количество поролона, поместив батарейную сборку с слоями поролона снаружи корпуса.

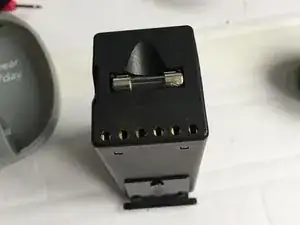

Оставьте свободное место сверху для проводов и предохранителя.

Шаг 26

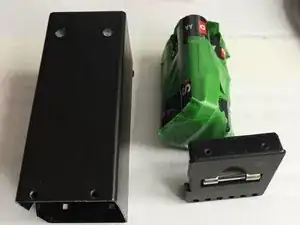

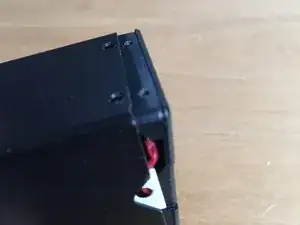

Совместите батарейную сборку, крышку и корпус.

Обратите внимание, что винты находятся только с одной стороны.

Два небольших выступа фиксируются с другой стороны.

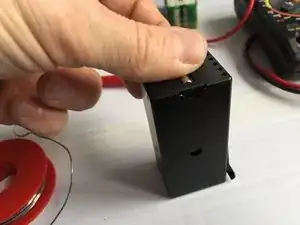

Убедитесь, что крышка плотно закрывается без чрезмерного усилия (фото 3). В противном случае уберите немного поролона.

Шаг 27

Финальные этапы сборки.

Шаг 28

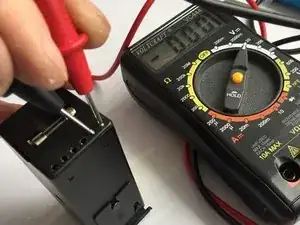

Обратите внимание: крышка теперь перевёрнута (то есть отражена относительно схемы подключения).

Ожидается, что два разъёма справа будут показывать 0 В.

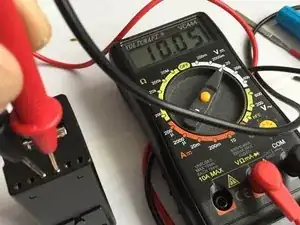

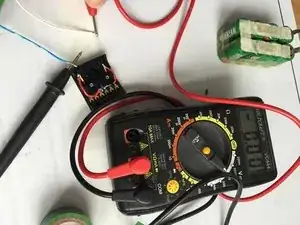

Убедитесь, что на правильных контактах присутствует напряжение около 10 В с правильной полярностью.

Повторите этот шаг для проверки. ПЕРЕД тем как вставить батарею в камеру.

Шаг 29

Заполните два неиспользуемых разъёма (от датчика температуры) твёрдым клеем. Это предотвратит случайное использование зарядного устройства Rollei N или G, которые не совместимы с данным типом батареи и могут вызвать возгорание или взрыв.

Заряжайте батарею только зарядным устройством, поддерживающим литиевые аккумуляторы LiFePO4!

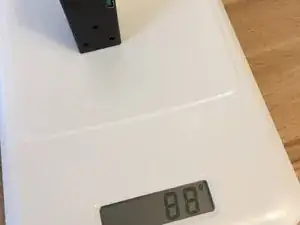

Обратите внимание, что масса батареи теперь составляет 81 грамм вместо 210 грамм у старой NiCd-сборки.

Наслаждайтесь использованием своей камеры Rollei!

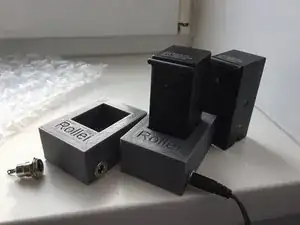

Шаг 30

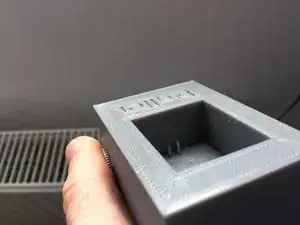

Во вложениях Вы найдёте STL-файл (в разделе Медиа) для 3D-печати зарядного лотка с новой распиновкой (помните, что нужно закрыть некоторые контакты, чтобы зарядное устройство Rollei N не повредило новую батарею). Трёхмерную модель также можно загрузить здесь: https://www.thingiverse.com/thing:215677...

Распечатайте 3D-модель (или закажите печать онлайн).

Приобретите разъём-гнездо (для моего зарядного устройства я использовал вот этот: https://bit.ly/2NwmhUo ) диаметром 12,6 мм (можно использовать другие, но в таком случае 3D-модель может не подойти).

Припаяйте провода к двум контактам (проверьте диаметр, чтобы они подходили к батарее!) Убедитесь, что они достаточно плотные для надёжного электрического контакта. Я использовал два небольших гвоздя, которые я укоротил. Приклейте контакты в отверстиях так, чтобы они выступали примерно на 5–6 мм. Проверьте, что батарея плотно садится и контактирует (используйте измерительный прибор!)

Припаяйте другие концы проводов к разъёму и приклейте разъём в отверстие. Заполните нижнюю часть лотка термоклеем, чтобы зафиксировать все компоненты.

Зарядное устройство можно заказать на eBay: ищите 11V Charger 1A Smart to 9.6V LiFe LiFePO4

https://www.ebay.com/itm/11V-Charger-1A-...

Заключение

Наслаждайтесь использованием своей камеры Rollei снова! :)

Перевод руководства с ifixit.com
