Замена батареи VTech Kidizoom Action Cam

Убедитесь, что главный выключатель питания установлен в положение (O).

Используя пластиковый инструмент для вскрытия, аккуратно отожмите круговую накладку над объективом камеры.

Круговая накладка закреплена слабым клеем. При повторной сборке заменять этот клей не потребуется.

Используйте отвертку #0, чтобы отвинтить два 2.5 мм винта с крестообразным шлицем, расположенных на втором слое панели.

Снимите второй слой панели, который ранее удерживался этими винтами, захватив его пальцами и потянув вверх.

Поскольку из устройства будет извлечено множество винтов, рекомендуется использовать магнитное приспособление, например магнитный коврик iFixit.

Отожмите прозрачную накладку и бумажный декор с помощью пластикового инструмента для вскрытия.

Открутите (4) винта с крестообразным шлицем 2.5 мм с третьего слоя панели с помощью отвертки #0.

Поверните камеру и аккуратно снимите панель вокруг ЖК-экрана, схватив её пальцами и оттянув от устройства.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять ЖК-экран вместе с пурпурным корпусом и отложите его в сторону, обнажив плату и шлейф разъёма.

Будьте осторожны при выполнении этого шага — чрезмерное натяжение может оторвать шлейф разъёма от платы.

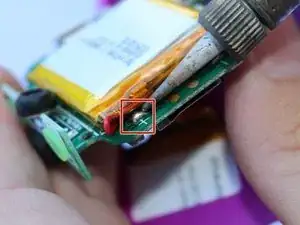

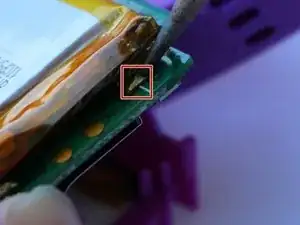

Используйте паяльник, чтобы распаять провода батареи, подключённые к плате, разогрев существующую пайку.

Не обрезайте оба провода одновременно, так как это может привести к электрическому разряду.

Паяльник очень горячий и может быть опасен при прикосновении.

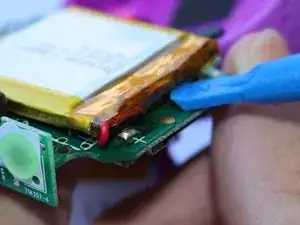

Аккуратно отведите батарею от платы с помощью пластикового инструмента для вскрытия.
